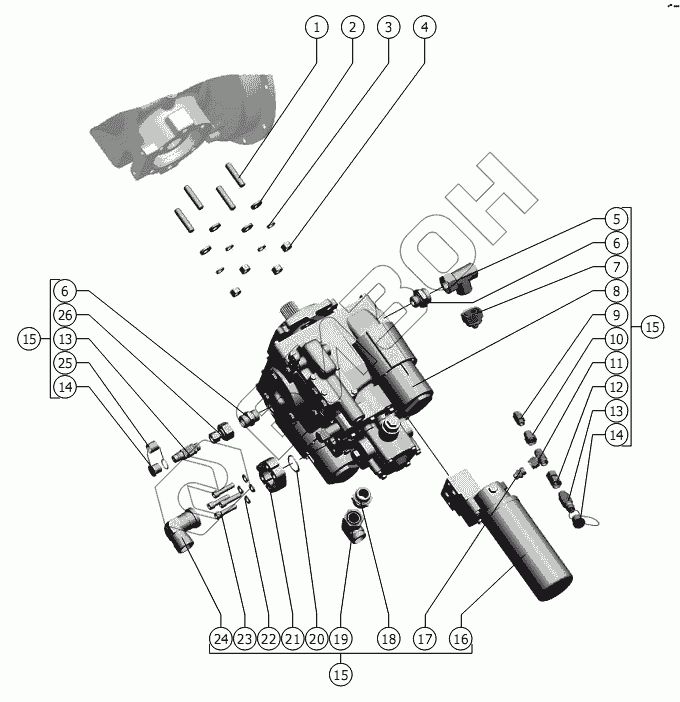

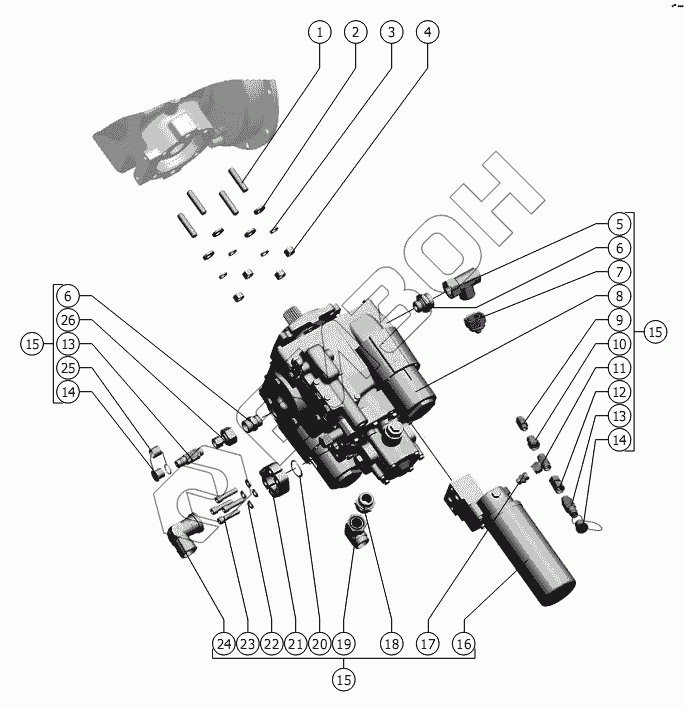

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Насос аксиально-поршневой
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.05.14.603 | Шпилька |
Загрузка ...
|
|
| 2 | С.14х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 5 | EL28LOMDCF | Тройник EL28LOMDCF |
Загрузка ...
|
|
| 6 | GE28L11/16UNOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 7 | RED28/08LOMDCF | Штуцер переходной |
Загрузка ...
|
|
| 8 | ACA642323R1B00M AE002M04030M000ANB | Насос |
Загрузка ...
|
|
| 9 | RHD08L0.5BOMDCF | Клапан |
Загрузка ...
|
|
| 10 | GZR12/08LCF | Штуцер переходной |
Загрузка ...
|
|
| 11 | ET12LOMDCF | Тройник |
Загрузка ...
|
|
| 12 | GZ12LCF | Штуцер переходной |
Загрузка ...
|
|
| 13 | 142.09.61.120 | Полумуфта |
Загрузка ...
|
|
| 14 | HP08-0-RT001 | Колпачок |
Загрузка ...
|
|
| 15 | 142.09.65.040 | Насос аксиально-поршневой |
Загрузка ...
|
|
| 16 | 6023031-001 | Комплект фильтров |
Загрузка ...
|
|
| 17 | GE12L9/16UNFOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 18 | GE28L15/16UNOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 19 | EW28LOMDCF | Угольник |
Загрузка ...
|
|
| 20 | NBR-32.92х3,53-SH90 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | FHS64/12СFX | Полуфланец |
Загрузка ...
|
|
| 22 | 7/16UNC ANSI В 18.21.1 | Шайба пружинная |
Загрузка ...
|
|
| 23 | IS U7/16-14x1"3/4-GR10-AB18.3-W1 | Винт |
Загрузка ...
|
|
| 24 | WFS64/30SCFХ | Фланец |
Загрузка ...
|
|
| 25 | 101.09.81.015 | Трубка |
Загрузка ...
|
|
| 26 | GZR22/12LCF | Штуцер переходной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
