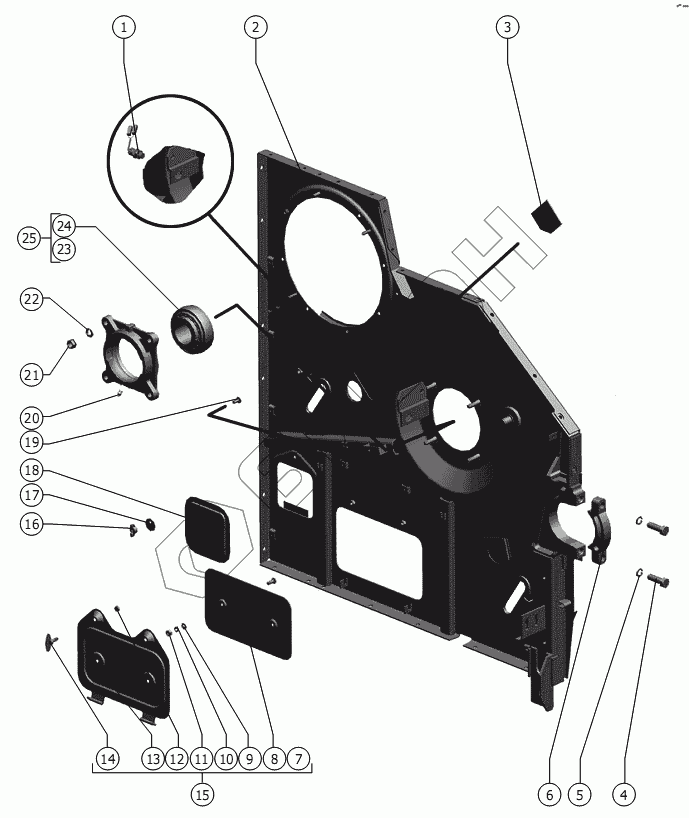

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Панель правая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
|
| 2 | 145.15.02.000 | Панель |
Загрузка ...
|
|
| 3 | РСМ-10.01.15.427 | Заслонка |
Загрузка ...
|
|
| 4 | М20-6gх60.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 20Т.65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.01.15.202 | Обойма |
Загрузка ...
|
|
| 7 | М8Х20 ТУ23.4617472 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10.01.15.439 | Накладка |
Загрузка ...
|
|
| 9 | С8х1,4.019 ГОСТ 5915-70 | Шайба |
Загрузка ...
|
|
| 10 | 8Т.65Г.019 ГОСТ 5915-70 | Шайба |
Загрузка ...
|
|
| 11 | М8-6Н.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 44-00241 | Втулка |
Загрузка ...
|
|
| 13 | РСМ-10.01.15.260 | Крышка |
Загрузка ...
|
|
| 14 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.250 | Крышка |
Загрузка ...
|
|
| 16 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 17 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 18 | РСМ-10.01.15.120 | Крышка |
Загрузка ...
|
|
| 19 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 20 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 21 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | Н.027.116 | Корпус подшипника |
Загрузка ...
|
|
| 24 | 680314НК7С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 25 | Н.027.01.160 | Подшипник в сборе или опора или РСМ-10.01.15.330 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
