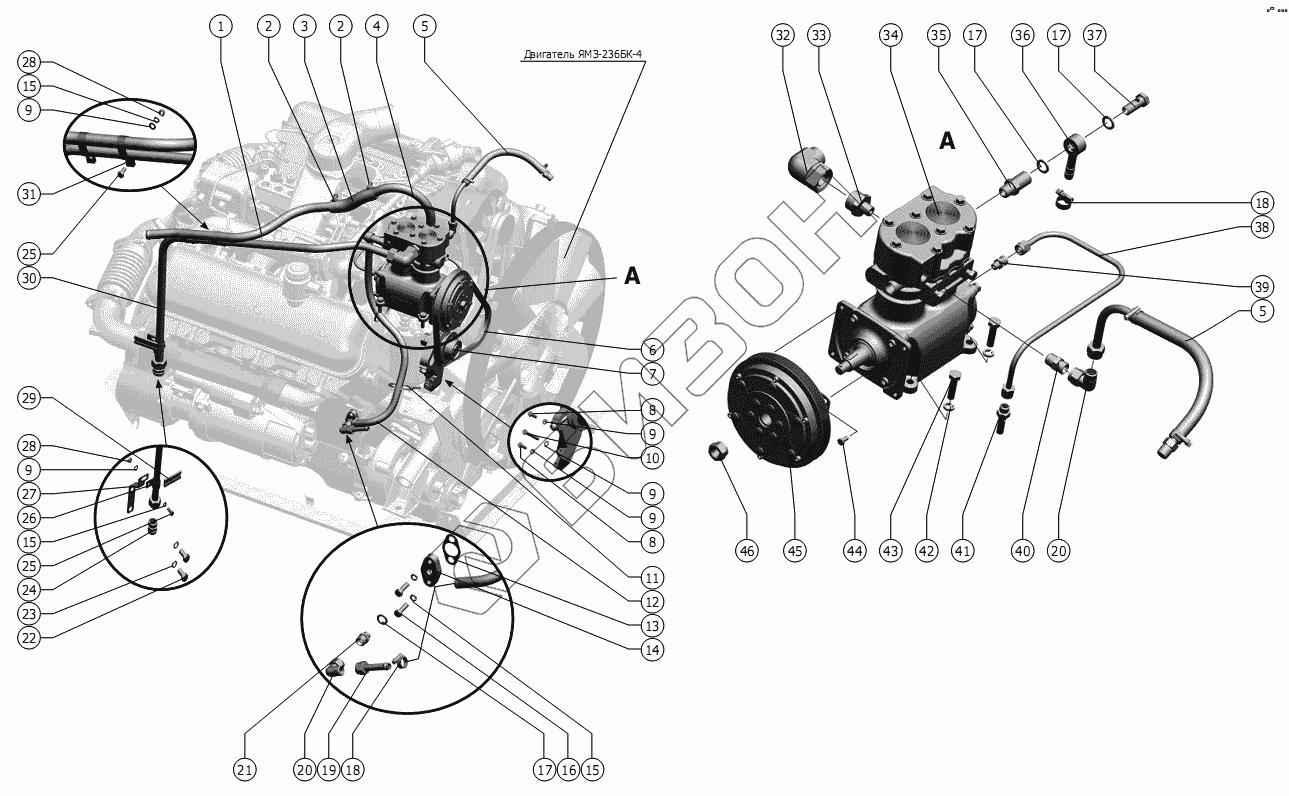

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Пневмосистема двигателя ЯМЗ
1
2
2
3
4
5
5
6
7
8
8
9
9
9
9
9
10
11
12
13
14
15
15
15
16
17
17
17
18
18
19
20
20
21
22
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.05.00.888 | Труба |
Загрузка ...
|
|
| 2 | TORRO S25-40/12-C7W1 | Хомут |
Загрузка ...
|
|
| 3 | 142.05.00.071 | Патрубок |
Загрузка ...
|
|
| 4 | 142.05.00.080 | Угольник |
Загрузка ...
|
|
| 5 | 142.05.00.570 | Патрубок |
Загрузка ...
|
|
| 6 | ВХ 943Lw 900Li | Ремень клиновой |
Загрузка ...
|
|
| 7 | 236-3509300-А5 | Устройство натяжное |
Загрузка ...
|
|
| 8 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | М8-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | Nylon 66-3,5x150 Ч ТУ Nylon66-070-001607-2006 | Хомут |
Загрузка ...
|
|
| 12 | 142.05.00.005 | Шланг |
Загрузка ...
|
|
| 13 | 201-1306075-А | Прокладка |
Загрузка ...
|
|
| 14 | 142.05.02.407 | Пластина |
Загрузка ...
|
|
| 15 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | 54-01162 | Прокладка |
Загрузка ...
|
|
| 18 | TORRO S16-27/9-C7W1 | Хомут |
Загрузка ...
|
|
| 19 | 181.05.00.610 | Трубка |
Загрузка ...
|
|
| 20 | EW12LOMDCF | Угольник |
Загрузка ...
|
|
| 21 | GR12/08LCFX | Штуцер переходной |
Загрузка ...
|
|
| 22 | М14-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 24 | G22LCFX | Штуцер проходной |
Загрузка ...
|
|
| 25 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 26 | 54-51452-13 | Скоба |
Загрузка ...
|
|
| 27 | 142.05.02.408 | Кронштейн |
Загрузка ...
|
|
| 28 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | 54-00670-13 | Прокладка изоляционная |
Загрузка ...
|
|
| 30 | 142.05.00.830 | Трубопровод |
Загрузка ...
|
|
| 31 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 32 | EW22LOMDCF | Угольник |
Загрузка ...
|
|
| 33 | GE22L3/8NPTCFX | Штуцер ввертной |
Загрузка ...
|
|
| 34 | 5336-3509012-К181 | Компрессор |
Загрузка ...
|
|
| 35 | 142.05.00.633 | Штуцер |
Загрузка ...
|
|
| 36 | 142.63.01.601 | Угольник поворотный |
Загрузка ...
|
|
| 37 | 54-61426 | Болт поворотного угольника |
Загрузка ...
|
|
| 38 | 142.05.00.810 | Трубопровод |
Загрузка ...
|
|
| 39 | GE08L1/8NPTCFX | Штуцер ввертной |
Загрузка ...
|
|
| 40 | GE12L3/8NPTCFX | Штуцер ввертной |
Загрузка ...
|
|
| 41 | 142.05.00.637 | Болт-штуцер |
Загрузка ...
|
|
| 42 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 43 | М10-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 44 | М6-6gx12.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 45 | 227-04193 | Муфта электромагнитная |
Загрузка ...
|
|
| 46 | 142.05.00.638 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
