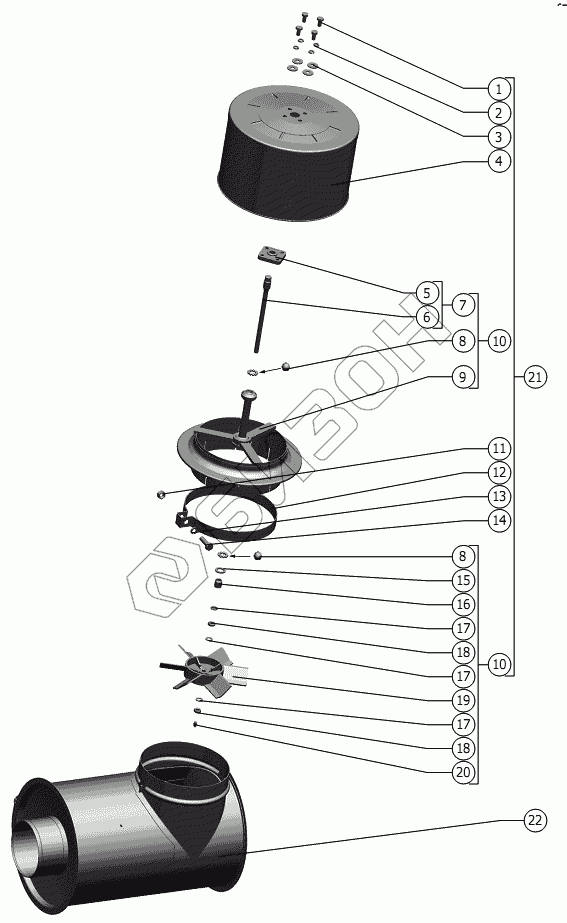

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Предочиститель инерционный
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | 72-12009.00-1 | Воздухозаборник |
Загрузка ...
|
|
| 5 | 54-30205 | Фланец |
Загрузка ...
|
|
| 6 | 54-62295-1 | Ось |
Загрузка ...
|
|
| 7 | 21-12С8-1 | Ось |
Загрузка ...
|
|
| 8 | Н 6-20 ГОСТ 3722-81 | Шарик |
Загрузка ...
|
|
| 9 | 31-12С21-1 | Корпус |
Загрузка ...
|
|
| 10 | 31-12C6-1-1 | Ступица |
Загрузка ...
|
|
| 11 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 31-1234 | Хомут |
Загрузка ...
|
|
| 13 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | СТ-23-15-2,5 ГОСТ 288-72 | Кольцо |
Загрузка ...
|
|
| 16 | 72-12121.00 | Конус |
Загрузка ...
|
|
| 17 | 72-12118.00 | Прокладка |
Загрузка ...
|
|
| 18 | 72-12163.00 | Контргайка |
Загрузка ...
|
|
| 19 | 31-1290-2 | Турбина воздушная |
Загрузка ...
|
|
| 20 | 1.1. Ц6 ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 21 | 31-12C3-1-1 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 22 | ЯМЗ.238-10Б.06.000-10 ТУ 4755-006-00232058-96 | Воздухоочиститель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
