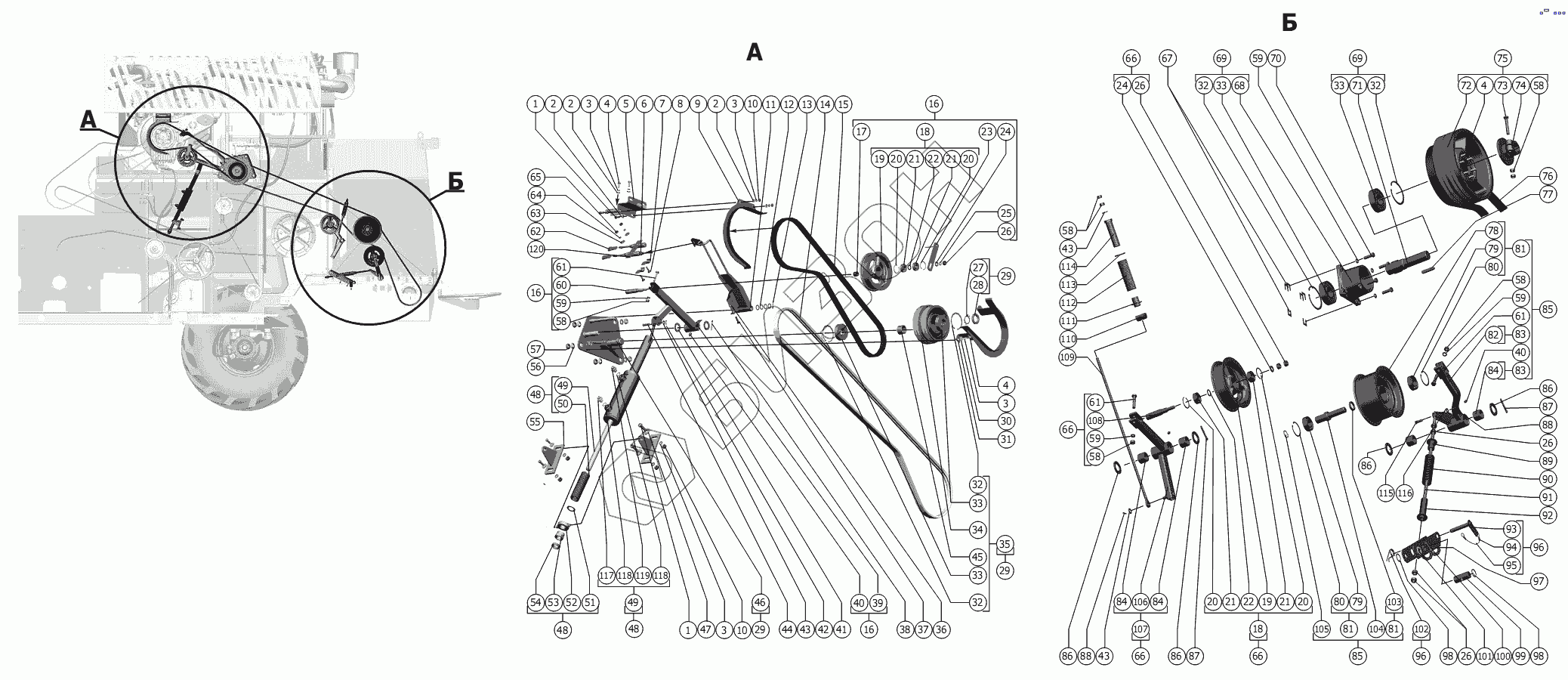

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Привод измельчителя
1
1
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
16
17
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
24
24
25
26
26
26
26
27
28
29
29
29
30
31
32
32
32
32
33
33
33
33
34
35
36
37
38
39
40
40
41
42
43
43
43
44
45
46
47
48
48
48
49
49
50
51
52
53
54
55
56
57
58
58
58
58
58
59
59
59
59
60
61
61
61
62
63
64
65
66
66
66
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
79
80
80
81
81
81
82
83
83
84
84
84
85
85
86
86
86
86
87
87
88
88
89
90
91
92
93
94
95
96
96
97
98
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | С. 10х4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 142.28.02.200 | Кронштейн |
Загрузка ...
|
|
| 6 | 2 ЮГИШ.301121.011 ЮГИШ.420124.001ТУ | Магнитодержатель |
Загрузка ...
|
|
| 7 | РСМ-10.09.01.409 | Скоба I-20.18.26.9 |
Загрузка ...
|
|
| 8 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 142.28.03.170 | Кожух |
Загрузка ...
|
|
| 10 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | 142.28.03.240 | Поддержка |
Загрузка ...
|
|
| 12 | C 20х1.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 13 | 4x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 14 | РСМ 6201089 2-HB 4062 La Ausf.05 Optibelt | Ремень |
Загрузка ...
|
|
| 15 | PCM 6201316 2-HB 2665La Ausf.R805 Optibelt | Ремень |
Загрузка ...
|
|
| 16 | 145.28.03.260 | Ролик |
Загрузка ...
|
|
| 17 | РСМ-10.01.00.003-01 | Втулка |
Загрузка ...
|
|
| 18 | 181.28.05.350 | Шкив |
Загрузка ...
|
|
| 19 | 181.28.05.104 | Шкив |
Загрузка ...
|
|
| 20 | C47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 21 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 22 | H.206.30.003 | Кольцо |
Загрузка ...
|
|
| 23 | 142.30.00.220 | Ограничитель |
Загрузка ...
|
|
| 24 | С. 14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 26 | М14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | Н.42x1,4.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 28 | М42х1,5-6H.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 29 | 145.28.03.100 | Контрпривод |
Загрузка ...
|
|
| 30 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 31 | 145.28.03.320 | Кожух |
Загрузка ...
|
|
| 32 | C100 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 33 | 180309С17 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 34 | 145.28.03.101 | Шкив |
Загрузка ...
|
|
| 35 | 145.28.03.190 | Шкив |
Загрузка ...
|
|
| 36 | М10-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 37 | М10х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 38 | 6,3x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 39 | 145.28.03.270 | Рычаг |
Загрузка ...
|
|
| 40 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 41 | С.30х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 42 | 3,2x18.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 43 | С. 12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 44 | 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 45 | 142.28.03.801 | Втулка |
Загрузка ...
|
|
| 46 | 145.28.03.310 | Опора |
Загрузка ...
|
|
| 47 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 48 | 142.28.03.330 | Гидроцилиндр |
Загрузка ...
|
|
| 49 | 142.09.40.080 | Гидроцилиндр |
Загрузка ...
|
|
| 50 | 142.28.03.614 | Пружина |
Загрузка ...
|
|
| 51 | C 24х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 52 | 142.28.01.270 | Шарнир |
Загрузка ...
|
|
| 53 | 142.28.01.616 | Гайка |
Загрузка ...
|
|
| 54 | М24-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 55 | 142.28.01.210 | Кронштейн |
Загрузка ...
|
|
| 56 | 3518060-16606 | Шайба сферическая |
Загрузка ...
|
|
| 57 | М20х1,5-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 58 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 59 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 60 | 142.28.03.609 | Ось |
Загрузка ...
|
|
| 61 | М12-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 62 | ДП-01М ЮГИШ.423149.001-01 ЮГИШ.420124.001ТУ | Датчик положения |
Загрузка ...
|
|
| 63 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 64 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 65 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 66 | 145.28.08.070 | Ролик |
Загрузка ...
|
|
| 67 | 145.28.08.415 | Прокладка |
Загрузка ...
|
|
| 68 | 145.28.08.101 | Корпус |
Загрузка ...
|
|
| 69 | 145.28.08.100 | Корпус |
Загрузка ...
|
|
| 70 | М12-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 71 | 145.28.08.601 | Вал |
Загрузка ...
|
|
| 72 | 145.28.08.102 | Шкив |
Загрузка ...
|
|
| 73 | М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 74 | РСМ-10Б. 14.62.200 | Ступица |
Загрузка ...
|
|
| 75 | 145.28.08.110 | Шкив |
Загрузка ...
|
|
| 76 | РСМ 6201316 2-HB 2665La Ausf.R805 Optibelt | Ремень |
Загрузка ...
|
|
| 77 | 12x8x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 78 | 101.01.10.103-01 | Шкив |
Загрузка ...
|
|
| 79 | 180206К10С27 ГОСТ 8882-75 | Шкив верхний вариатора РСМ-10.08.01.420 |
Загрузка ...
|
|
| 80 | C62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 81 | 101.01.10.210 | Шкив |
Загрузка ...
|
|
| 82 | 145.28.08.140 | Рычаг |
Загрузка ...
|
|
| 83 | 145.28.08.130 | Рычаг |
Загрузка ...
|
|
| 84 | РСМ-10.05.00.027В | Втулка |
Загрузка ...
|
|
| 85 | 145.28.08.120 | Ролик |
Загрузка ...
|
|
| 86 | C.30х3,9.01 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 87 | 6,3x50.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 88 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 89 | 142.28.02.760-02 | Упор |
Загрузка ...
|
|
| 90 | 142.28.03.614 | Пружина |
Загрузка ...
|
|
| 91 | 145.28.08.611 | Тяга |
Загрузка ...
|
|
| 92 | 142.28.02.760-01 | Тяга |
Загрузка ...
|
|
| 93 | 142.29.00.220 | Фиксатор |
Загрузка ...
|
|
| 94 | РСМ-10.01.01.809А | Трубка |
Загрузка ...
|
|
| 95 | РСМ-10Б.01.01.014А-05 | Поводок |
Загрузка ...
|
|
| 96 | 142.29.00.210 | Фиксатор |
Загрузка ...
|
|
| 97 | 145.28.08.200 | Кронштейн |
Загрузка ...
|
|
| 98 | В30 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 99 | 145.28.08.602 | Шарнир |
Загрузка ...
|
|
| 100 | 5x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 101 | С.20.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 102 | 44-60252 | Шплинт |
Загрузка ...
|
|
| 103 | РСМ-10.01.47.006 | Втулка |
Загрузка ...
|
|
| 104 | 181.30.00.602 | Ось |
Загрузка ...
|
|
| 105 | C30 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 106 | 145.28.08.090 | Рычаг |
Загрузка ...
|
|
| 107 | 145.28.08.080 | Рычаг |
Загрузка ...
|
|
| 108 | 142.28.02.616 | Ось |
Загрузка ...
|
|
| 109 | 181.28.05.621 | Тяга |
Загрузка ...
|
|
| 110 | 181.28.10.604 | Шарнир |
Загрузка ...
|
|
| 111 | 181.28.10.070 | Упор |
Загрузка ...
|
|
| 112 | 181.28.06.606 | Пружина |
Загрузка ...
|
|
| 113 | 181.28.10.407 | Шайба |
Загрузка ...
|
|
| 114 | 181.28.10.608 | Втулка |
Загрузка ...
|
|
| 115 | 6-10 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 116 | С. 10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 117 | 142.09.17.601-03 | Штуцер ввертной |
Загрузка ...
|
|
| 118 | 016-020-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 119 | 142.09.17.601 | Штуцер ввертной |
Загрузка ...
|
|
| 120 | РСМ-10.05.09.002 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
