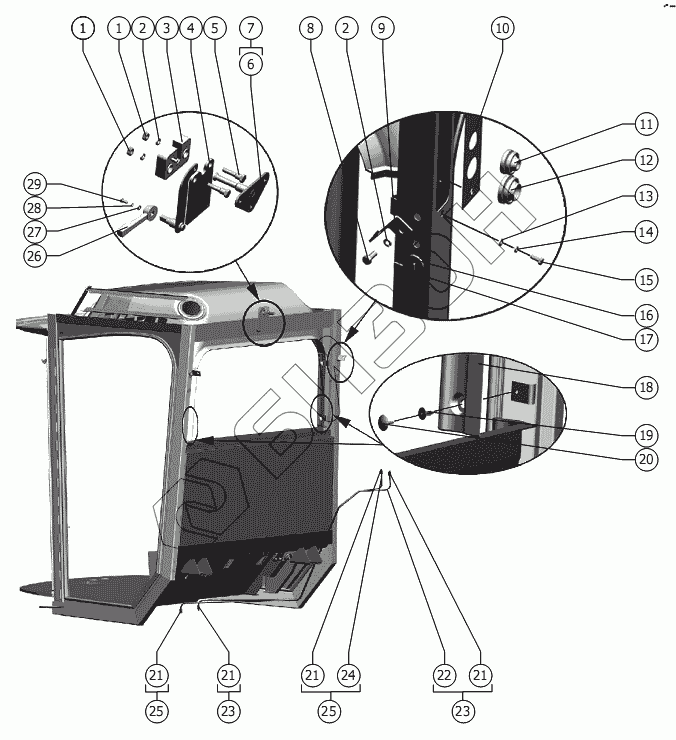

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Рабочее место
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
21
21
22
23
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | 2108-6105015 | Замок |
Загрузка ...
|
|
| 4 | 101.04.02.000 | Каркас |
Загрузка ...
|
|
| 5 | 101.26.00.602 | Болт специальный |
Загрузка ...
|
|
| 6 | 101.26.00.120 | Зацеп |
Загрузка ...
|
|
| 7 | 101.26.00.110 | Экран |
Загрузка ...
|
|
| 8 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | РСМ-5.05.05.489 | Уголок |
Загрузка ...
|
|
| 10 | 101.26.00.250 | Планка |
Загрузка ...
|
|
| 11 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 12 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 13 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | РСМ-10.10.40.018 | Втулка |
Загрузка ...
|
|
| 17 | 101.06.01.066 | Прокладка |
Загрузка ...
|
|
| 18 | 101.06.01.093 | Стойка задняя правая |
Загрузка ...
|
|
| 18 | 101.06.01.094 | Стойка задняя левая |
Загрузка ...
|
|
| 19 | 3302-5602156 | Гнездо пистона |
Загрузка ...
|
|
| 20 | 3302-5602155 | Пистон крепления обивки |
Загрузка ...
|
|
| 21 | 54-61360 | Гайка накидная |
Загрузка ...
|
|
| 22 | 142.06.14.801 | Трубка |
Загрузка ...
|
|
| 23 | 142.06.14.080 | Трубопровод |
Загрузка ...
|
|
| 24 | 142.06.14.802 | Трубка |
Загрузка ...
|
|
| 25 | 142.06.14.100 | Трубопровод |
Загрузка ...
|
|
| 26 | РСМ-10Б.04.36.003 | Рычаг |
Загрузка ...
|
|
| 27 | С.5х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 28 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | В.М5-6gх12.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
