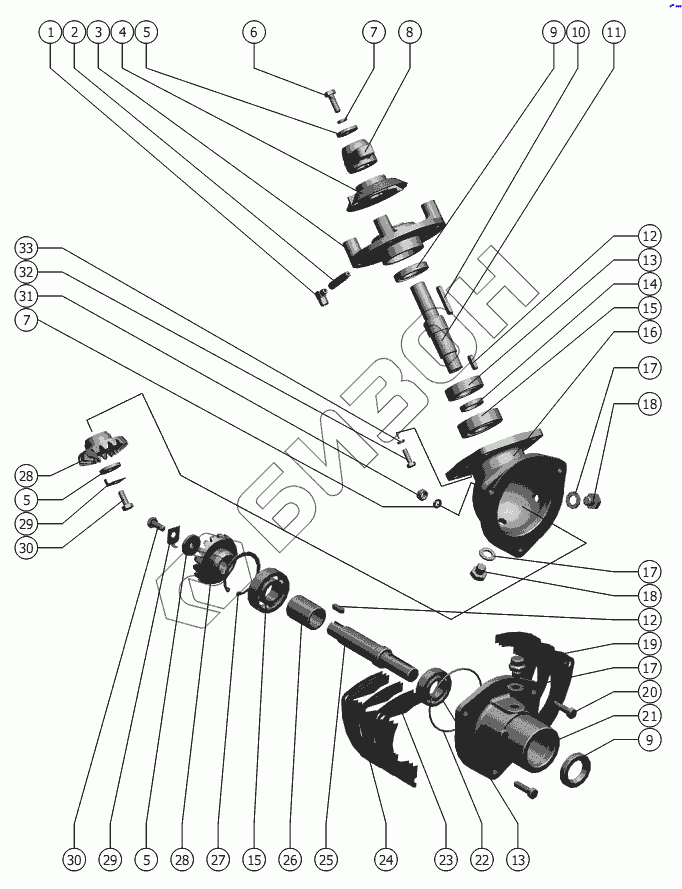

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Редуктор
1
2
3
4
5
5
5
6
7
7
8
9
9
10
11
12
12
13
13
14
15
15
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | WE 6-LL M10x1 KC 223-13021-3 | Штуцер угловой |
Загрузка ...
|
|
| 2 | РСМ-10.01.47.802 | Трубка |
Загрузка ...
|
|
| 3 | РСМ-10.01.47.103Б | Крышка |
Загрузка ...
|
|
| 4 | РСМ-10.01.47.120 | Крыльчатка |
Загрузка ...
|
|
| 5 | РСМ-10.01.47.417Б | Шайба |
Загрузка ...
|
|
| 6 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | РСМ-10.01.47.301А | Сфера |
Загрузка ...
|
|
| 9 | I.2-35х58-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 10 | 8x7x50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 11 | РСМ-10.01.47.604В | Вал |
Загрузка ...
|
|
| 12 | 8x7x25 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 13 | 60206 ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 14 | РСМ-10.01.47.006 | Втулка |
Загрузка ...
|
|
| 15 | 306К ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 16 | РСМ-10.01.47.101Г | Корпус редуктора |
Загрузка ...
|
|
| 17 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 18 | РСМ-10.01.47.606А | Пробка |
Загрузка ...
|
|
| 19 | РСМ-10.01.47.110 | Сапун |
Загрузка ...
|
|
| 20 | М10-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | 142.47.02.102 | Стакан |
Загрузка ...
|
|
| 22 | 108-112-30-2-2 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 23 | РСМ-10.01.47.418-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 24 | РСМ-10.01.47.418-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 25 | 142.47.02.601 | Вал |
Загрузка ...
|
|
| 26 | 142.47.02.801 | Втулка |
Загрузка ...
|
|
| 27 | C72 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 28 | РСМ-10.01.47.605В | Шестерня |
Загрузка ...
|
|
| 29 | РСМ-10Б.01.47.502 | Шайба |
Загрузка ...
|
|
| 30 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 31 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
