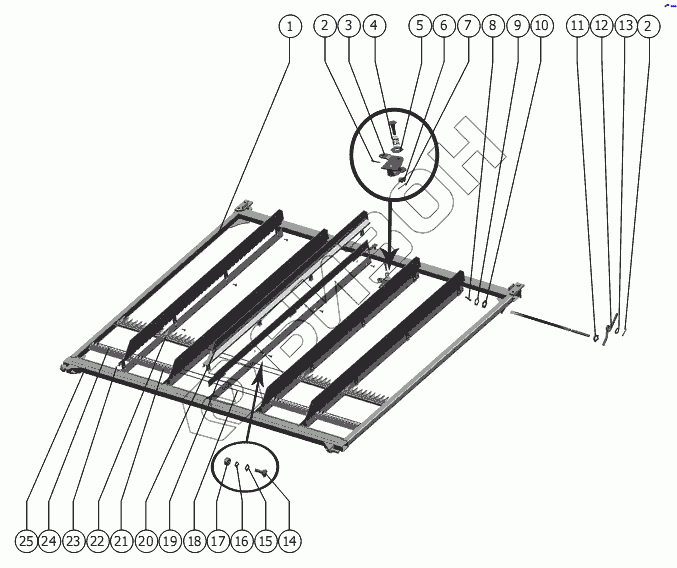

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Решето верхнее
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.04.901А-01 | Брус |
Загрузка ...
|
|
| 2 | 3,2х16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 3 | РСМ-10Б.01.06.330 | Рычаг |
Загрузка ...
|
|
| 4 | 60926 | Пружина |
Загрузка ...
|
|
| 5 | 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 6 | М10-6Н.04.35.019 ГОСТ 5919-73 | Гайка |
Загрузка ...
|
|
| 7 | 2,5х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 8 | 4х22.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 9 | С. 12х1.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | 12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | РСМ-10Б.01.06.410 | Винт |
Загрузка ...
|
|
| 12 | РСМ-10Б.01.06.615 | Пружина |
Загрузка ...
|
|
| 13 | 10х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | М6х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 15 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 16 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | РСМ-10.01.04.601 | Ось гребенок |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.06.150 | Планка регулировочная |
Загрузка ...
|
|
| 20 | РСМ-10Б.01.06.080 | Прижим |
Загрузка ...
|
|
| 21 | РСМ-10Б.01.06.414 | Гребенка |
Загрузка ...
|
|
| 22 | РСМ-10.01.06.404 | Гребенка |
Загрузка ...
|
|
| 23 | РСМ-10.01.04.004 | Шнур |
Загрузка ...
|
|
| 24 | РСМ-10Б.01.06.070 | Прижим |
Загрузка ...
|
|
| 25 | РСМ-10Б.01.06.040 | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
