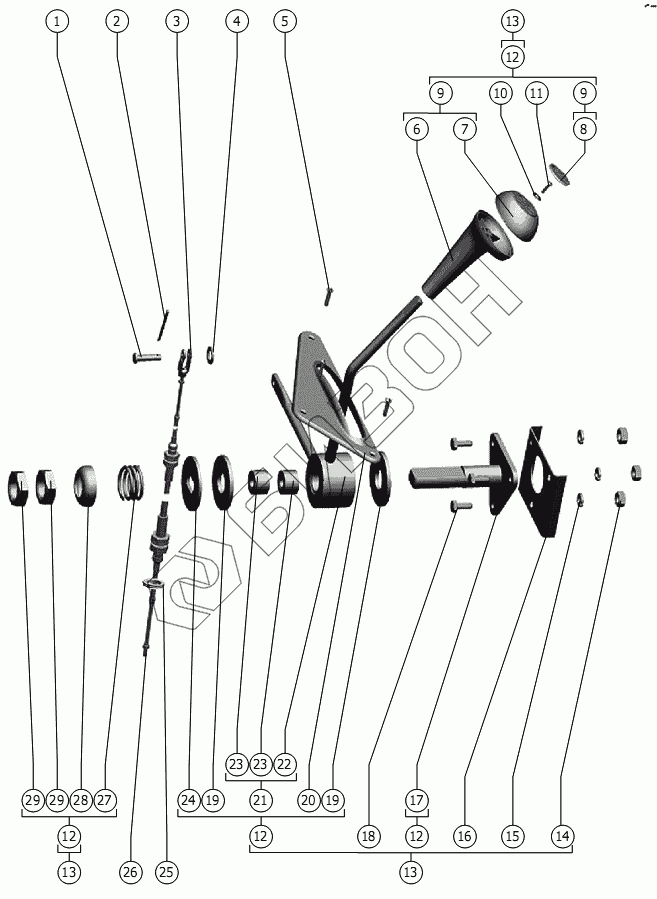

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Рычаг
1
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
13
13
13
13
13
13
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6-6 b12x25М.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 2 | 2x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 3 | РСМ-10.04.11.304 | Вилка |
Загрузка ...
|
|
| 4 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | В.М4-6gх16.48.016 ГОСТ 17474-80 | Винт |
Загрузка ...
|
|
| 6 | 101.06.11.001 | Рукоятка |
Загрузка ...
|
|
| 7 | 101.26.11.007 | Глазок |
Загрузка ...
|
|
| 8 | 101.04.11.008 | Табличка-символ |
Загрузка ...
|
|
| 9 | 101.04.11.050 | Рукоятка |
Загрузка ...
|
|
| 10 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | В.М4-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 12 | 101.04.11.000 | Рычаг |
Загрузка ...
|
|
| 13 | 142.06.01.200 | Пульт управления |
Загрузка ...
|
|
| 13 | 142.06.01.200 -01 | Пульт управления |
Загрузка ...
|
|
| 13 | 142.06.01.200 -02 | Пульт управления |
Загрузка ...
|
|
| 13 | 142.06.01.200 -03 | Пульт управления |
Загрузка ...
|
|
| 13 | 142.06.01.200 -04 | Пульт управления |
Загрузка ...
|
|
| 14 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | 101.04.01.360-01 | Каркас |
Загрузка ...
|
|
| 17 | 101.04.11.030 | Кронштейн |
Загрузка ...
|
|
| 18 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | 101.04.11.015 | Шайба |
Загрузка ...
|
|
| 20 | 101.04.00.019 | Вставка |
Загрузка ...
|
|
| 21 | 101.04.11.040 | Рычаг |
Загрузка ...
|
|
| 22 | 101.04.11.060 | Рычаг |
Загрузка ...
|
|
| 23 | РСМ-10.04.13.007А | Втулка |
Загрузка ...
|
|
| 24 | 101.06.11.401 | Шайба |
Загрузка ...
|
|
| 25 | 101.06.00.007 | Втулка |
Загрузка ...
|
|
| 26 | 112-125-06200 ТУ У 29.3-32200047-005-2004 | Трос дистанционного управления |
Загрузка ...
|
|
| 26 | 100.М4522.05300 ТУ У 29.3.31765778-002-2003 | Трос дистанционного управления |
Загрузка ...
|
|
| 27 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 28 | РСМ-10.12.00.447 | Шайба |
Загрузка ...
|
|
| 29 | М20х1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
