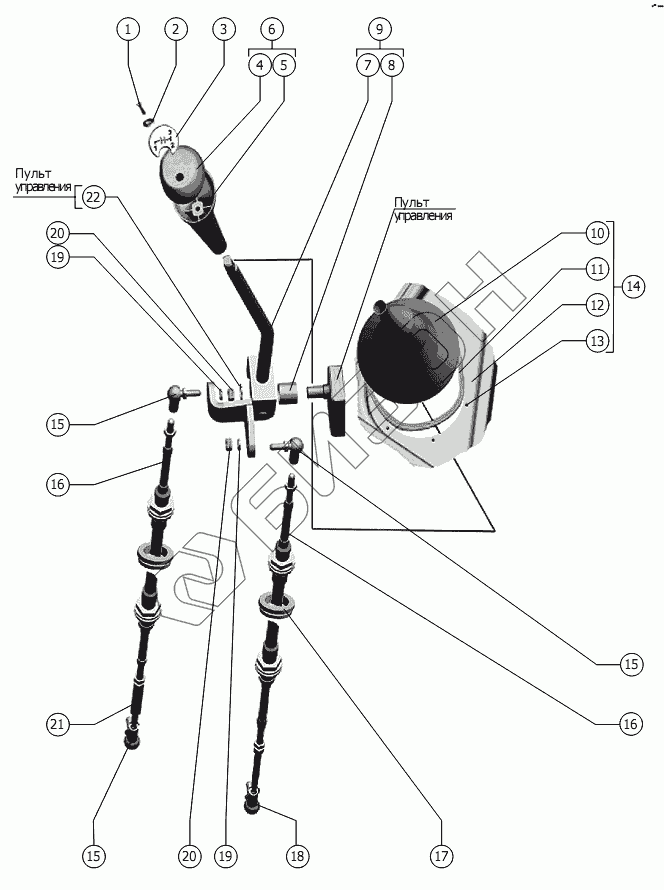

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Рычаги

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
54-30144-02	54-30144-02	Вилка	Загрузка ...
1	В.М5-6gх30.48.019 ГОСТ 17473-80	Винт	Загрузка ...
2	С.5х1,4.01.019 ГОСТ 11371-78	Шайба	Загрузка ...
3	101.04.12.002	Табличка-символ	Загрузка ...
3	101.26.18.009	Табличка-символ	Загрузка ...
4	101.26.12.007	Глазок	Загрузка ...
5	101.06.12.001	Рукоятка	Загрузка ...
6	101.26.12.050	Рукоятка	Загрузка ...
7	101.04.12.100	Рычаг	Загрузка ...
8	РСМ-10.04.12.003А	Втулка	Загрузка ...
9	101.04.12.010	Рычаг	Загрузка ...
10	101.04.00.030	Чехол	Загрузка ...
11	101.04.00.426	Прижим	Загрузка ...
12	04.01.088-01	Накладка каркаса	Загрузка ...
13	В.М3-6gх10.48.016 ГОСТ 17473-80	Винт	Загрузка ...
14	101.04.00.400	Накладка	Загрузка ...
15	101.06.16.050	Шарнир	Загрузка ...
16	115-075-03100 ТУ У 29.3-32200047-010-2004	Трос дистанционного управления	Загрузка ...
16	172-M-TT-75-4500 ТУ У 29.3-31003530-001-2002	Трос дистанционного управления 172-M-TT-75-4500 ТУ У 29.3-31003530-001-2002	Загрузка ...
17	101.06.00.007	Втулка	Загрузка ...
18	101.06.16.060	Шарнир	Загрузка ...
19	8Т 65Г 019 ГОСТ 6402-70	Шайба	Загрузка ...
20	М8-6H.6.019 ГОСТ 5915-70	Гайка М8-6H.6.019 ГОСТ 5915-70	Загрузка ...
21	101.06.12.611	Удлинитель	Загрузка ...
22	С 20 ГОСТ 13942-86	Кольцо	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
