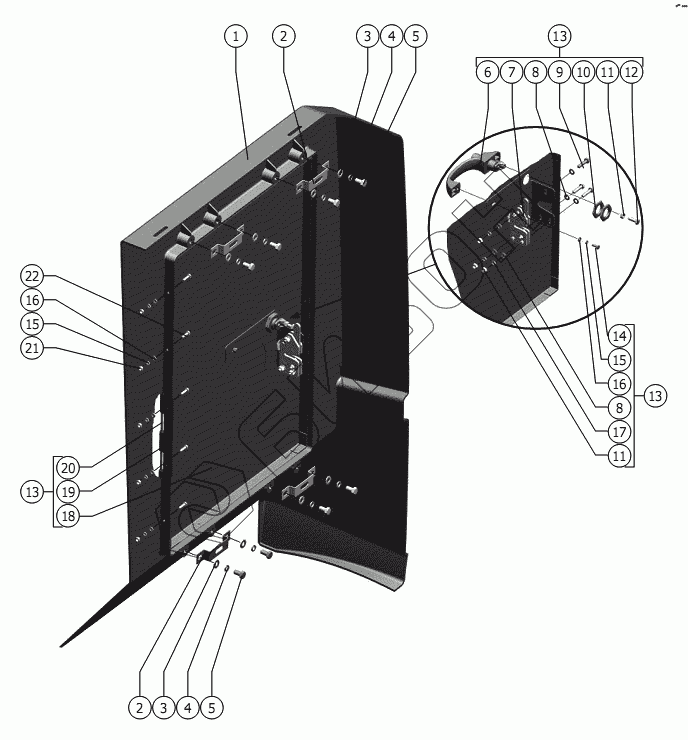

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Щит
1
2
2
3
3
4
4
5
5
6
7
8
8
9
10
11
11
12
13
13
13
14
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | T.02.00.001-01 023.01.SV01 | Щит |
Загрузка ...
|
|
| 2 | 142.00.66.433 | Скоба |
Загрузка ...
|
|
| 3 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 10 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 2522-6105330 | Ручка |
Загрузка ...
|
|
| 7 | 142.01.57.400-01 | Замок |
Загрузка ...
|
|
| 8 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | 145.01.12.701 | Гайка |
Загрузка ...
|
|
| 11 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | 145.01.57.710 | Крышка |
Загрузка ...
|
|
| 14 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | 145.01.12.510 | Крышка |
Загрузка ...
|
|
| 19 | 142.01.12.454-01 | Петля |
Загрузка ...
|
|
| 20 | 142.01.12.606 | Ось |
Загрузка ...
|
|
| 21 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
