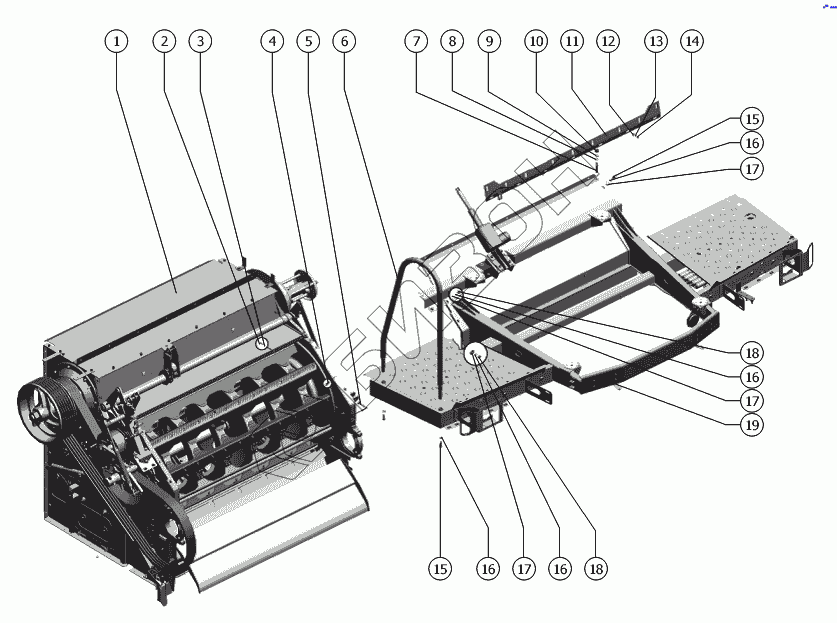

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Секция молотильная
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
17
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145.15.00.000-01 | Блок молотильный |
Загрузка ...
|
|
| 1 | 145.15.00.000 | Блок молотильный |
Загрузка ...
|
|
| 2 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | М12-6gx55.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 101.07.00.660 | Ограждение |
Загрузка ...
|
|
| 7 | РСМ-10.01.15.603 | Шпилька |
Загрузка ...
|
|
| 8 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | 145.45.01.250 | Стенка |
Загрузка ...
|
|
| 12 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 13 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 18 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | 142.07.02.000 | Площадка входа |
Загрузка ...
|
|
| 19 | 142.07.02.000-01 | Площадка входа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
