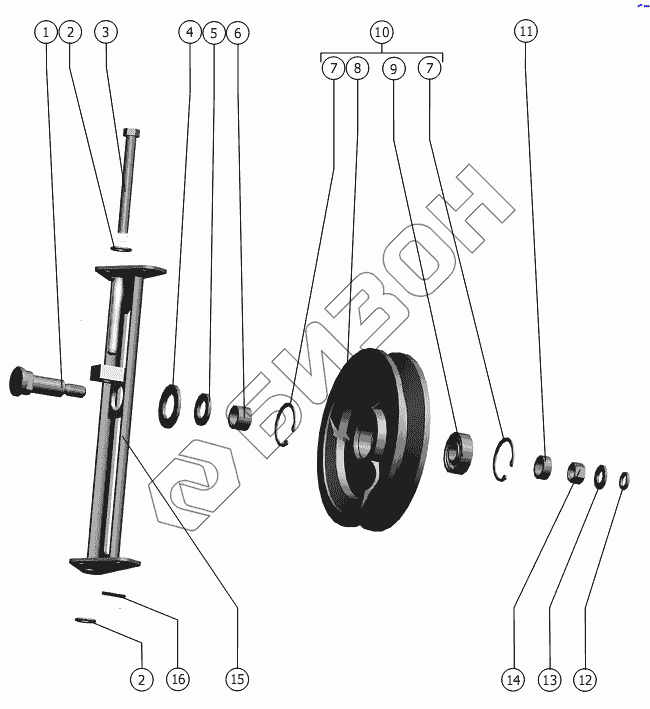

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Шкив натяжной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10.01.30.605А Ось
Загрузка ...
2 С.12х2.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
3 РСМ-10.01.30.641 Винт
Загрузка ...
4 С.27х3,9.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
5 С.20х3,9.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
6 ФН12.014 Втулка
Загрузка ...
7 B47 ГОСТ 13943-86 Кольцо
Загрузка ...
8 РСМ-10.01.30.910Д Шкив
Загрузка ...
9 180204С17 ГОСТ 8882-75 Подшипник 180204С17 ГОСТ 8882-75
Загрузка ...
10 РСМ-10.01.30.080 Шкив в сборе
Загрузка ...
11 РСМ-10.01.00.003 Втулка или Н.162.12.002
Загрузка ...
12 14Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
13 С.14х3.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
14 М14-6H.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
15 РСМ-10.01.30.500 Кронштейн
Загрузка ...
16 3,2x20.019 ГОСТ 397-79 Шплинт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
