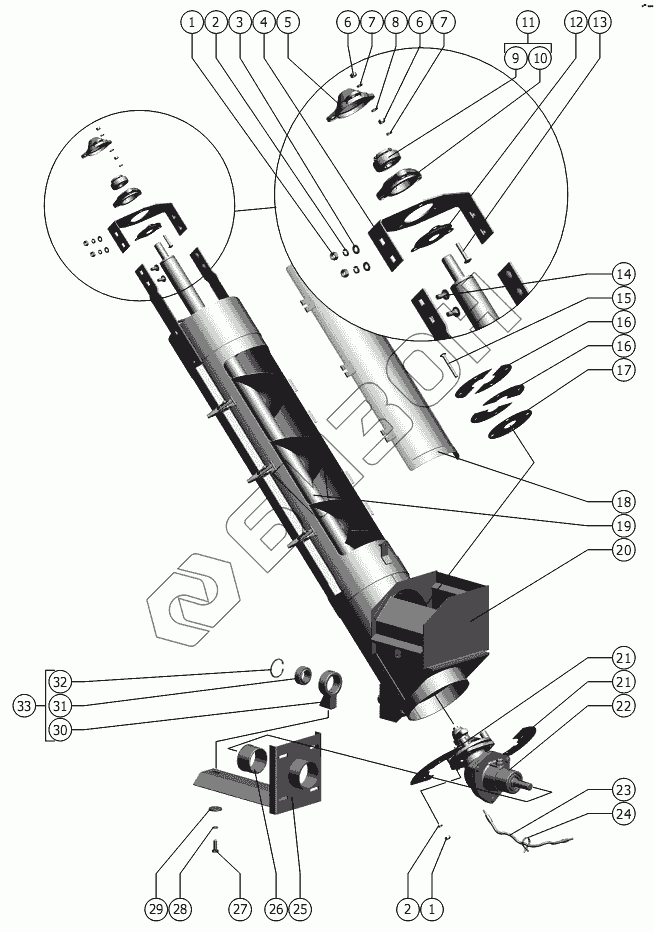

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Шнек наклонный
1
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | РСМ-10.01.47.435 | Накладка |
Загрузка ...
|
|
| 5 | РСМ-10.01.47.011 | Колпачок |
Загрузка ...
|
|
| 6 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | 1580206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 10 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 11 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 12 | А54-43758 | Крышка |
Загрузка ...
|
|
| 13 | М8х45.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 14 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 15 | М10х90.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 16 | РСМ-10.01.47.428 | Диск |
Загрузка ...
|
|
| 17 | РСМ-10.01.47.009 | Уплотнение |
Загрузка ...
|
|
| 18 | 142.47.02.060 | Крышка |
Загрузка ...
|
|
| 19 | 142.47.02.020 | Шнек |
Загрузка ...
|
|
| 20 | 142.47.02.050 | Корпус шнека |
Загрузка ...
|
|
| 21 | 142.47.02.419 | Пластина |
Загрузка ...
|
|
| 22 | Шпонка 10x8x56 |
Загрузка ...
|
||
| 23 | 142.46.00.300 | Рукав |
Загрузка ...
|
|
| 24 | РСМ-10.10.30.005 | Хомут |
Загрузка ...
|
|
| 25 | 142.47.02.200 | Опора |
Загрузка ...
|
|
| 26 | 142.47.02.001 | Втулка |
Загрузка ...
|
|
| 27 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | РСМ-10Б.01.06.408А | Шайба |
Загрузка ...
|
|
| 30 | 142.47.02.603 | Опора |
Загрузка ...
|
|
| 31 | ШП40Е ТУ 4649-007-05808824-2001 | Подшипник ШП40Е ТУ 4649-007-05808824-2001 |
Загрузка ...
|
|
| 32 | C62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 33 | 142.47.02.070 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
