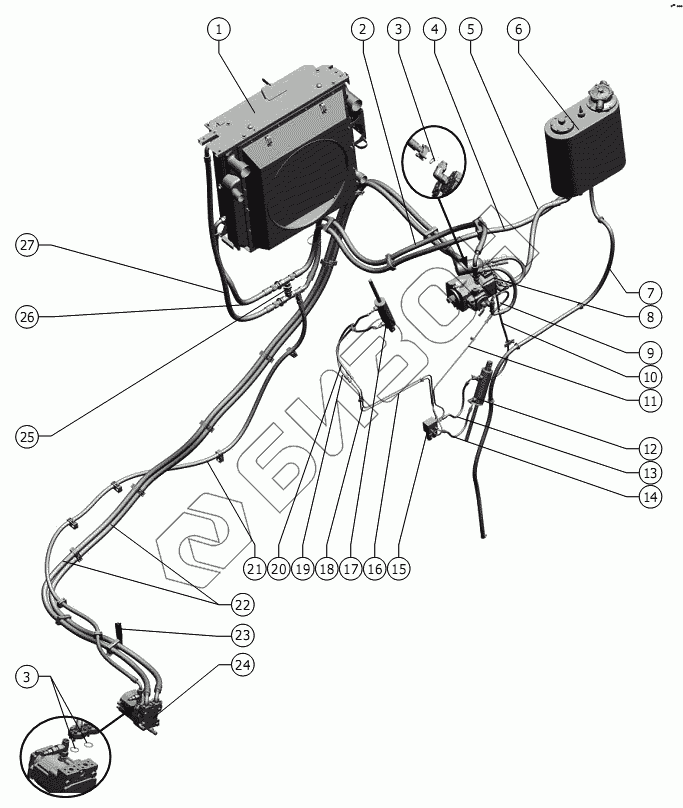

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Система ГСТ фирмы Linde
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.05.00.000 | Установка моторная |
Загрузка ...
|
|
| 2 | 1SN 25/2680 DKO(г)36х2 28(45)DKO(г)36х2 28(90) (285), ТУ 3148-001-58900949-2004 | Рукав армированный |
Загрузка ...
|
|
| 3 | NBR-32.92х3,53-SH90 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 1SN 25/2950 DKO(г)36х2 28 DKO(г)36х2 28(90), ТУ 3148-001-58900949-2004 | Рукав армированный |
Загрузка ...
|
|
| 5 | 1SN 25/900 DKO(г)36х2 28 DKO(г)36х2 28(90), ТУ 3148-001-58900949-2004 | Рукав армированный |
Загрузка ...
|
|
| 6 | 101.09.80.110 | Гидробак |
Загрузка ...
|
|
| 7 | 142.09.70.001 | Рукав |
Загрузка ...
|
|
| 8 | 142.09.65.030 | Насос аксиально-поршневой |
Загрузка ...
|
|
| 9 | РВД. 6.А3L.Б2.560.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А3L.Б2.560.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 10 | РВД. 6.А2L.А3L.910.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А2L.А3L.910.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 11 | 142.09.70.300 | Трубопровод |
Загрузка ...
|
|
| 12 | 142.09.70.080 | Гидроцилиндр |
Загрузка ...
|
|
| 13 | РВД. 6.А2L.А3L.460.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А2L.А3L.460.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 14 | РВД. 6.А3L.А3L.410.1SN.0 ТУ 4791-001-00166887-2002 | РВД. 6.А3L.А3L.410.1SN.0 ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 15 | 142.09.70.230 | Гидрораcпределитель |
Загрузка ...
|
|
| 16 | 142.09.70.320 | Трубопровод |
Загрузка ...
|
|
| 17 | 142.09.61.220 | Гидроцилиндр |
Загрузка ...
|
|
| 18 | 142.09.70.310 | Трубопровод |
Загрузка ...
|
|
| 19 | РВД. 6.А3L.Б2.910.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А3L.Б2.910.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 20 | РВД. 6.А3L.Б2.760.1SN ТУ 4791-001-00166887-2002 | РВД. 6.А3L.Б2.760.1SN ТУ 4791-001-00166887-2002 |
Загрузка ...
|
|
| 21 | 1SN 20/4300 DKO(г)30х2 22 DKO(г)30х2 22(90), ТУ 3148-001-58900949-2004 | Рукав армированный |
Загрузка ...
|
|
| 22 | SM/6 25/6500 SF6000 47,63 SF6000 47,63(90), ТУ 3148-001-58900949-2004 | Рукав армированный |
Загрузка ...
|
|
| 23 | 142.09.71.050 | Кронштейн |
Загрузка ...
|
|
| 23 | 101.09.04.070 | Кронштейн |
Загрузка ...
|
|
| 24 | 142.09.72.050 | Гидромотор |
Загрузка ...
|
|
| 25 | 142.09.70.330 | Клапан |
Загрузка ...
|
|
| 26 | 1SN 25/1000 DKO(г)36х2 28 DKO(г)36х2 28(90), ТУ 3148-001-58900949-2004 | Рукав армированный |
Загрузка ...
|
|
| 27 | 1SN 25/1850 DKO(г)36х2 28 DKO(г)36х2 28(90), ТУ 3148-001-58900949-2004 | Рукав армированный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
