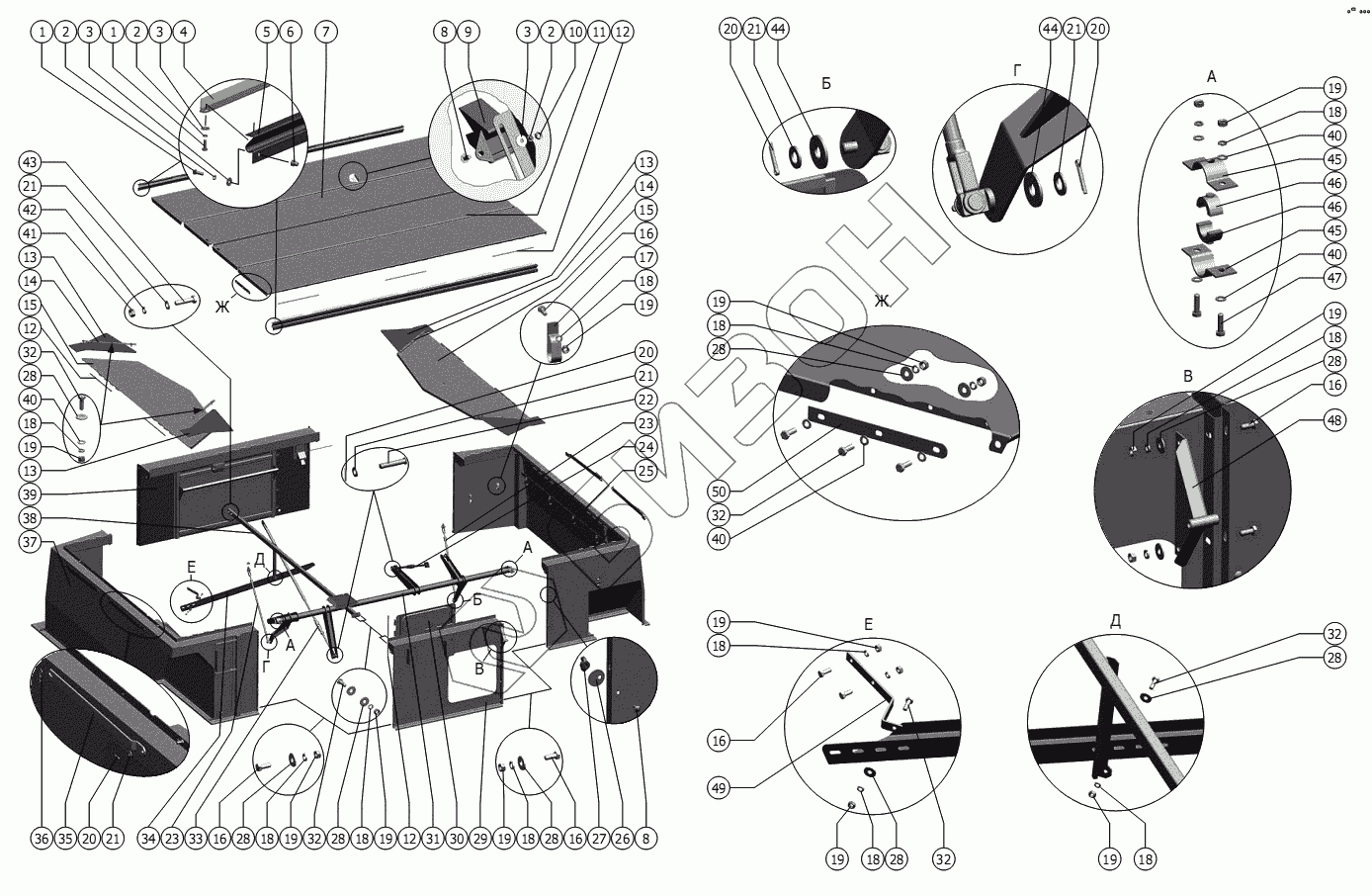

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Стороение верхнее
1
1
2
2
2
3
3
3
4
5
6
7
8
8
9
10
11
12
12
12
13
13
13
14
14
15
15
16
16
16
16
16
17
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
21
21
21
21
21
22
23
23
24
25
26
27
28
28
28
28
28
28
28
28
29
29
30
31
32
32
32
32
32
33
34
35
36
37
38
39
40
40
40
40
41
42
43
44
44
45
45
46
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | 142.46.04.489 | Планка |
Загрузка ...
|
|
| 5 | 142.46.04.002 | Уплотнение |
Загрузка ...
|
|
| 6 | Rivkle 2330 106 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 7 | 142.46.04.020 | Секция крыши |
Загрузка ...
|
|
| 8 | М6х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 9 | ДЗБ-01А ЦНСК.421259.001 ТУ | Датчик |
Загрузка ...
|
|
| 10 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | 142.46.04.010 | Секция крыши |
Загрузка ...
|
|
| 12 | РСМ-10.05.13.602 | Ось |
Загрузка ...
|
|
| 13 | 142.46.04.007 | Надставка |
Загрузка ...
|
|
| 14 | 142.46.04.454 | Планка |
Загрузка ...
|
|
| 15 | 142.46.04.340 | Секция |
Загрузка ...
|
|
| 16 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 18 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 21 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | 6-10 b12x55.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 23 | 142.46.04.360 | Тяга |
Загрузка ...
|
|
| 24 | 142.46.04.250 | Тяга |
Загрузка ...
|
|
| 25 | 142.46.02.020 | Стенка |
Загрузка ...
|
|
| 26 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 27 | DIN 315-М6-St zinc plated | Гайка - барашек |
Загрузка ...
|
|
| 28 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 29 | 142.46.02.070 | Панель задняя |
Загрузка ...
|
|
| 29 | 142.46.02.070-01 | Панель задняя |
Загрузка ...
|
|
| 30 | 142.46.12.630 | Люк |
Загрузка ...
|
|
| 31 | 142.46.02.600 | Торсион |
Загрузка ...
|
|
| 32 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | 142.46.04.260 | Тяга |
Загрузка ...
|
|
| 34 | 101.01.45.467 | Лоток |
Загрузка ...
|
|
| 35 | 142.46.04.442 | Кронштейн |
Загрузка ...
|
|
| 36 | 2.2,8x40.019 ОСТ 23.2.2-79 | Шплинт |
Загрузка ...
|
|
| 37 | 142.46.02.080 | Стенка |
Загрузка ...
|
|
| 38 | 142.46.02.170 | Кронштейн |
Загрузка ...
|
|
| 39 | 142.46.02.060 | Панель передняя |
Загрузка ...
|
|
| 40 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 41 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 42 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 43 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 44 | C 10.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 45 | 142.46.02.472 | Хомут |
Загрузка ...
|
|
| 46 | 3518050-10009 | Полуподшипник |
Загрузка ...
|
|
| 47 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 48 | 145.01.58.190 | Кронштейн |
Загрузка ...
|
|
| 49 | 142.46.02.461 | Кронштейн |
Загрузка ...
|
|
| 50 | 142.46.04.455 | Планка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
