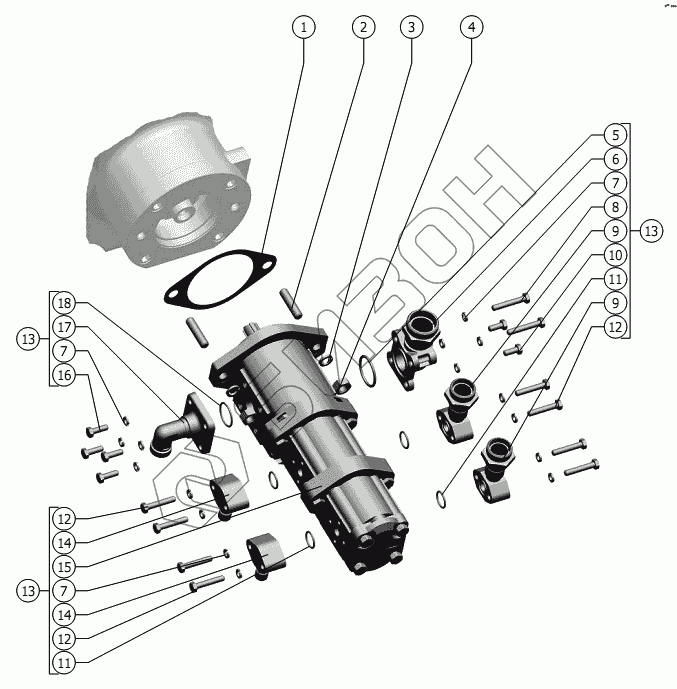

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Тандем насосов
1
2
3
4
5
6
7
7
7
8
9
9
10
11
11
12
12
12
13
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.05.11.003 | Прокладка |
Загрузка ...
|
|
| 2 | 142.05.00.608 | Шпилька |
Загрузка ...
|
|
| 3 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | 142.05.03.624 | Гайка |
Загрузка ...
|
|
| 5 | 040-046-36-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо 040-046-36-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 |
Загрузка ...
|
|
| 6 | 101.09.85.080 | Фланец |
Загрузка ...
|
|
| 7 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | М8-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 101.09.85.090 | Фланец |
Загрузка ...
|
|
| 10 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | 021-025-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо |
Загрузка ...
|
|
| 12 | М8-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | 142.09.65.020 | Тандем насосов |
Загрузка ...
|
|
| 14 | 142.09.35.601 | Фланец |
Загрузка ...
|
|
| 15 | НШ28Д-10Д-10Д-3 ГСТУ 3-25-180-97 | Насос шестеренный НШ28Д-10Д-10Д-3 ГСТУ 3-25-180-97 |
Загрузка ...
|
|
| 16 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | 101.09.85.040 | Фланец |
Загрузка ...
|
|
| 18 | 032-036-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо 032-036-25-2-6 ГОСТ 9833-73/ ГОСТ 18829-73 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
