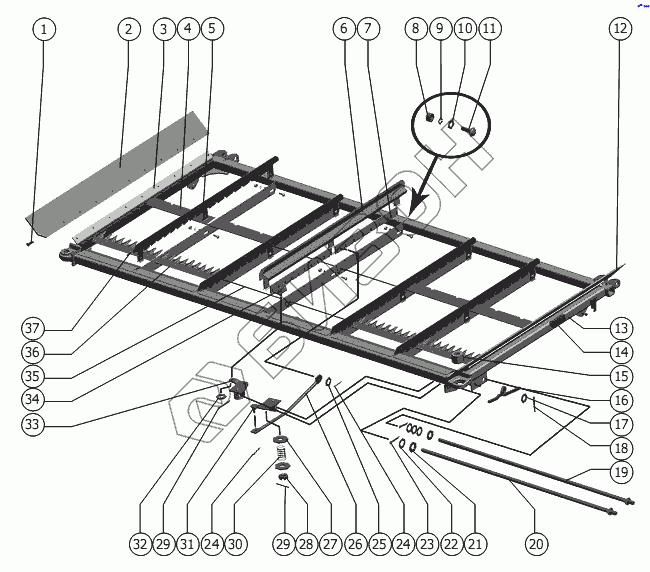

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Удлинитель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 140-5х16.01. 10кп.016 ОСТ 23.2.437-77 | Заклёпка |
Загрузка ...
|
|
| 2 | РСМ-10Б.01.06.002А-01 | Отлив |
Загрузка ...
|
|
| 3 | РСМ-10Б.01.06.901-01 | Брус |
Загрузка ...
|
|
| 4 | РСМ-10.01.06.407А-01 | Гребенка |
Загрузка ...
|
|
| 5 | РСМ-10Б.01.06.250 | Прижим |
Загрузка ...
|
|
| 6 | РСМ-10Б.01.06.260 | Прижим |
Загрузка ...
|
|
| 7 | РСМ-10Б.01.06.180 | Планка регулировочная |
Загрузка ...
|
|
| 8 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | 6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | М6х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 12 | РСМ-10Б.01.06.002А | Отлив |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.06.060 | Рамка |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.06.901 | Брус |
Загрузка ...
|
|
| 15 | 54-01299 | Втулка |
Загрузка ...
|
|
| 16 | РСМ-10Б.01.06.615 | Пружина |
Загрузка ...
|
|
| 17 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 3,2х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.06.410 | Винт |
Загрузка ...
|
|
| 20 | РСМ-10Б.01.06.410-01 | Винт |
Загрузка ...
|
|
| 21 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | С.12х1.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 4,0х22.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 24 | 2,0х14.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 25 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 26 | РСМ-10Б.01.06.605 | Тяга |
Загрузка ...
|
|
| 27 | С.10х3,0.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 28 | М10-6Н.04.019 ГОСТ 5919-73 | Гайка |
Загрузка ...
|
|
| 29 | 2,5х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 30 | 60926 | Пружина |
Загрузка ...
|
|
| 31 | РСМ-10Б.01.06.280 | Рычаг |
Загрузка ...
|
|
| 32 | С.10х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 33 | РСМ-10Б.01.06.330 | Рычаг |
Загрузка ...
|
|
| 34 | РСМ-10Б.01.06.160 | Планка регулировочная |
Загрузка ...
|
|
| 35 | РСМ-10Б.01.06.603 | Ось гребенок |
Загрузка ...
|
|
| 36 | РСМ-10.01.06.404 | Гребенка |
Загрузка ...
|
|
| 37 | РСМ-10Б.01.04.002-01 | Шнур |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
