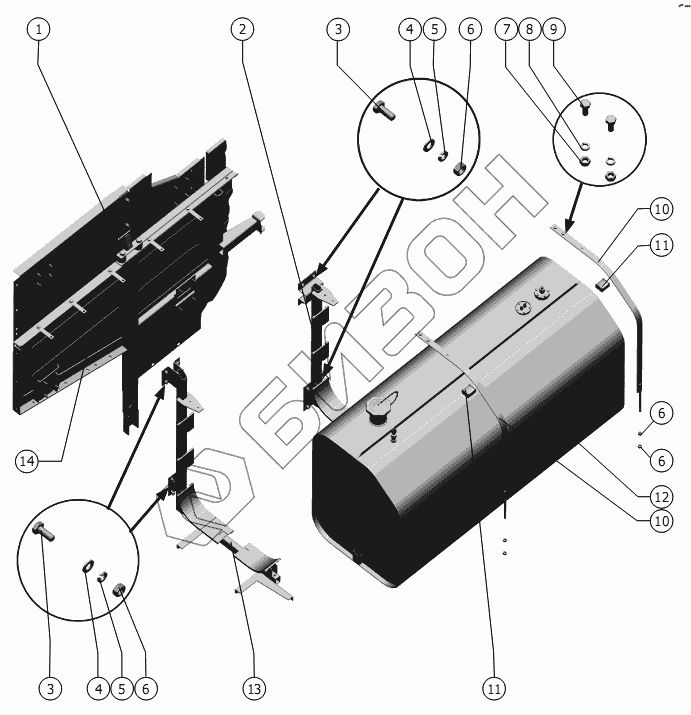

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Установка бака топливного

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
6
6
6
6
7
8
9
10
10
11
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 145.30.03.050 Крыша
Загрузка ...
2 142.30.00.090 Опора
Загрузка ...
3 М10-6gx25.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
4 С.10.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
5 10Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
6 М10-6H.6.019 ГОСТ 5915-70 Гайка
Загрузка ...
7 М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
Загрузка ...
8 8Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
9 М8-6gx20.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
10 142.30.00.110 Хомут
Загрузка ...
11 54-00111 Прокладка хомута
Загрузка ...
12 РСМ-100.84.01.000 Бак топливный
Загрузка ...
13 142.30.00.070 Опора
Загрузка ...
14 145.30.02.020 Панель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
