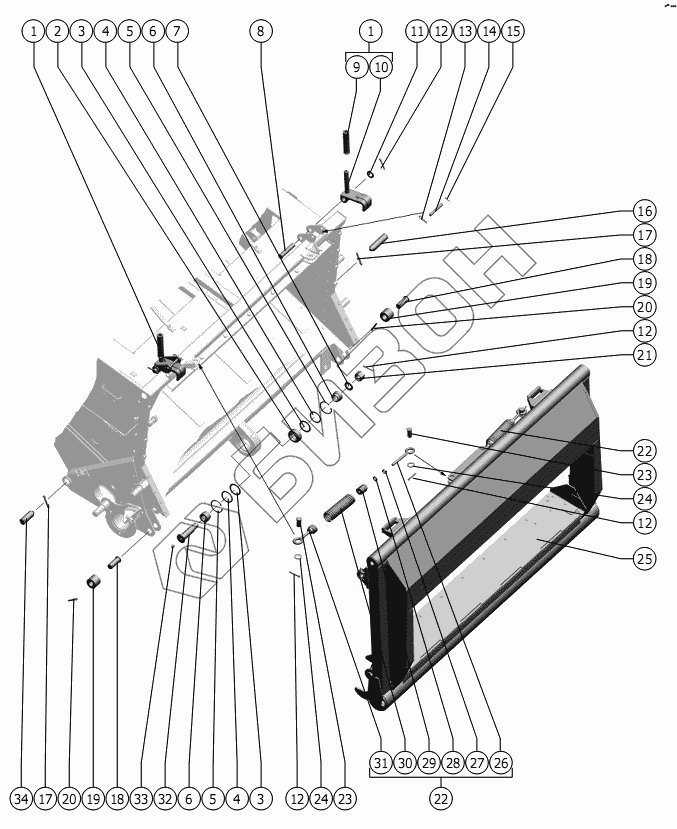

Графический каталог запасных частей к технике: РСМ-142 "Acros" вариант. Установка рамки
1
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142.03.00.090 | Крюк |
Загрузка ...
|
|
| 2 | ШСП40К ТУ 37.553.130-90 | Подшипник |
Загрузка ...
|
|
| 3 | 142.03.00.003 | Кольцо |
Загрузка ...
|
|
| 4 | 142.03.00.418 | Шайба |
Загрузка ...
|
|
| 5 | C62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 6 | 142.03.00.803 | Втулка |
Загрузка ...
|
|
| 7 | С.24х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 6-20 b12x100.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 9 | РСМ-10.04.20.014 | Ручка |
Загрузка ...
|
|
| 10 | 142.03.00.290 | Крюк |
Загрузка ...
|
|
| 11 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 5x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 13 | 2.2,8x40.019 ОСТ 23.2.2-79 | Шплинт |
Загрузка ...
|
|
| 14 | 142.03.00.645 | Ось |
Загрузка ...
|
|
| 15 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 16 | 3518060-16427А-01 | Палец |
Загрузка ...
|
|
| 17 | 6,3x50.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 18 | 6-25 b12x65.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 19 | 3518060-16302A | Ролик |
Загрузка ...
|
|
| 20 | 6,3x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 21 | М24-6H.6.019 ГОСТ 5918-73 | Гайка |
Загрузка ...
|
|
| 22 | 142.03.00.740 | Пружина |
Загрузка ...
|
|
| 23 | 6-20 b12x40.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 24 | С.20х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | 142.03.02.000 | Рамка |
Загрузка ...
|
|
| 26 | 142.03.00.642-01 | Тяга |
Загрузка ...
|
|
| 27 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 28 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 29 | РСМ-10.12.00.101А-01 | Пробка |
Загрузка ...
|
|
| 30 | 142.03.00.641 | Пружина |
Загрузка ...
|
|
| 31 | 142.03.00.750 | Пробка |
Загрузка ...
|
|
| 32 | 142.03.00.621 | Ось |
Загрузка ...
|
|
| 33 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 34 | 3518060-16427А | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
