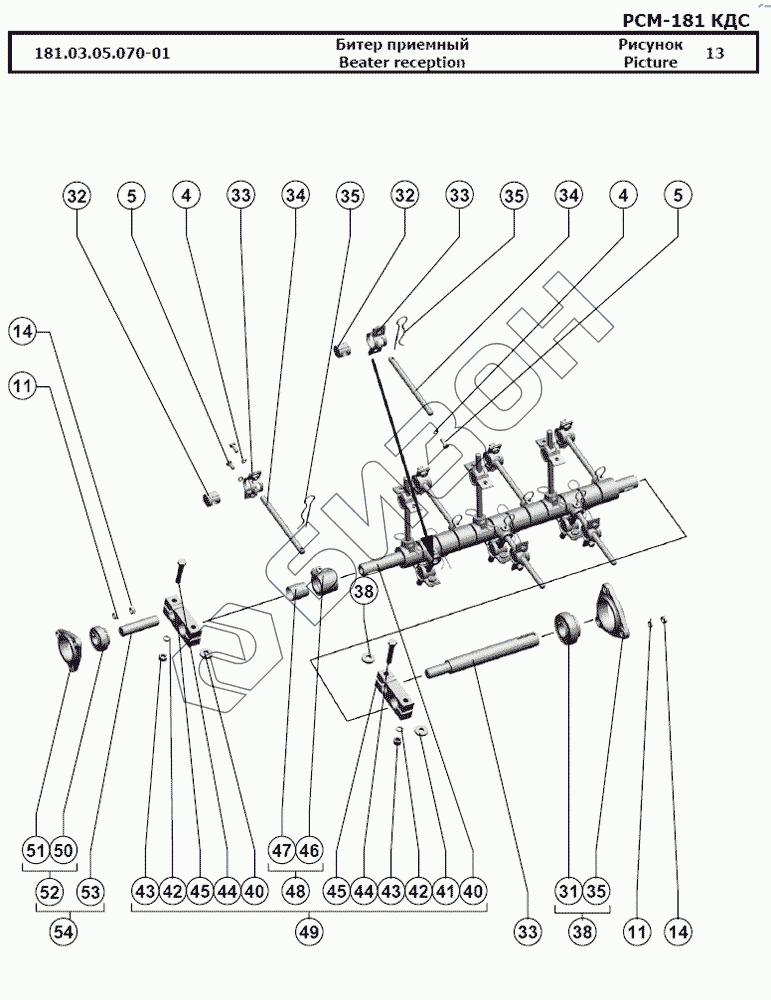

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Битер приемный
181.03.05.070-01
4
4
5
5
11
11
14
14
31
32
32
33
33
33
34
34
35
35
35
38
40
40
41
42
42
43
43
44
44
45
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.03.05.070-01 | 181.03.05.070-01 | Битер приёмный |
Загрузка ...
|
|
| 1 | [Болт 3М12-6gx30.88.35.019] | Болт 3М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 2 | 142.03.03.160 | Вал битера |
Загрузка ...
|
|
| 3 | РСМ-8.08.04.030Б | Остов битера |
Загрузка ...
|
|
| 4 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 5 | [Болт М8-6gx20.88.35.019] | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 6 | РСМ-10.08.04.408 | Накладка |
Загрузка ...
|
|
| 7 | РСМ-10.08.04.412 | Крышка |
Загрузка ...
|
|
| 8 | 181.03.05.070-01 | Битер приёмный |
Загрузка ...
|
|
| 9 | 181.03.10.410 | Чашка |
Загрузка ...
|
|
| 10 | [Шпонка 10x8x50] | Шпонка 10x8x50 |
Загрузка ...
|
|
| 11 | [Шайба 10Т 65Г 019] | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 12 | [Болт М10-6gx25.88.35.019] | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 13 | 181.03.10.430 | Чашка |
Загрузка ...
|
|
| 14 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 15 | 181.03.10.437 | Накладка |
Загрузка ...
|
|
| 16 | [Подшипник 1680208 ЕК10Т2С17] | Подшипник 1680208 ЕК10Т2С17 |
Загрузка ...
|
|
| 17 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 18 | Н.027.01.060 | Опора подшипника |
Загрузка ...
|
|
| 19 | [Гайка М12-6H.05.019] | Гайка М12-6H.05.019 |
Загрузка ...
|
|
| 20 | 081.27.00.110 | Ступица |
Загрузка ...
|
|
| 21 | H.021.01.003 | Пружина |
Загрузка ...
|
|
| 22 | 081.27.00.418 | Сухарик |
Загрузка ...
|
|
| 23 | 54-01073 | Накладка |
Загрузка ...
|
|
| 24 | [Шарик Б 8,731-100] | Шарик Б 8,731-100 |
Загрузка ...
|
|
| 25 | 142.03.00.466 | Звездочка |
Загрузка ...
|
|
| 26 | 081.27.00.416 | Фланец |
Загрузка ...
|
|
| 27 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 28 | 3518060-14932 | Шайба |
Загрузка ...
|
|
| 29 | [Болт М12-6gx80.88.35.019] | Болт М12-6gx80.88.35.019 |
Загрузка ...
|
|
| 30 | 142.03.00.930 | Муфта |
Загрузка ...
|
|
| 31 | [Шпонка 10x8x70] | Шпонка 10x8x70 |
Загрузка ...
|
|
| 32 | РСМ-10.08.01.025A | Глазок |
Загрузка ...
|
|
| 33 | РСМ-10.08.01.530 | Обойма или РСМ-10.08.01.550 |
Загрузка ...
|
|
| 34 | РСМ-10.08.04.604 | Палец |
Загрузка ...
|
|
| 35 | 3518050-16476 | Фиксатор или РСМ-10.08.01.647А |
Загрузка ...
|
|
| 36 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 37 | [Подшипник 1680207 ЕК10Т2С17] | Подшипник 1680207 ЕК10Т2С17 |
Загрузка ...
|
|
| 38 | Н.027.01.050 | Опора подшипника |
Загрузка ...
|
|
| 39 | РСМ-8.08.04.601А | Ось битера |
Загрузка ...
|
|
| 40 | 3518060-18147Б | Труба |
Загрузка ...
|
|
| 41 | 60144 | Шпонка |
Загрузка ...
|
|
| 42 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 43 | [Гайка М12х1,25-6H.6.019] | Гайка М12х1,25-6H.6.019 |
Загрузка ...
|
|
| 44 | [Болт М12x1,25-6gx65.88.35.019] | Болт М12x1,25-6gx65.88.35.019 |
Загрузка ...
|
|
| 45 | 3518060-15089 | Подвеска или РСМ-10.08.04.504А |
Загрузка ...
|
|
| 46 | РСМ-10.08.01.107А | Втулка пальца |
Загрузка ...
|
|
| 47 | 3518050-10081 | Втулка |
Загрузка ...
|
|
| 48 | 3518050-16810 | Втулка пальца |
Загрузка ...
|
|
| 49 | 3518060-18910Б | Труба пальчикового механизма |
Загрузка ...
|
|
| 50 | [Подшипник 1680205 К10С27] | Подшипник 1680205 К10С27 |
Загрузка ...
|
|
| 51 | РСМ-10.27.01.101 | Корпус подшипника |
Загрузка ...
|
|
| 52 | РСМ-10.27.01.340 | Опора подшипника |
Загрузка ...
|
|
| 53 | РСМ-10.08.04.611 | Ось |
Загрузка ...
|
|
| 54 | РСМ-10.08.04.300 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
