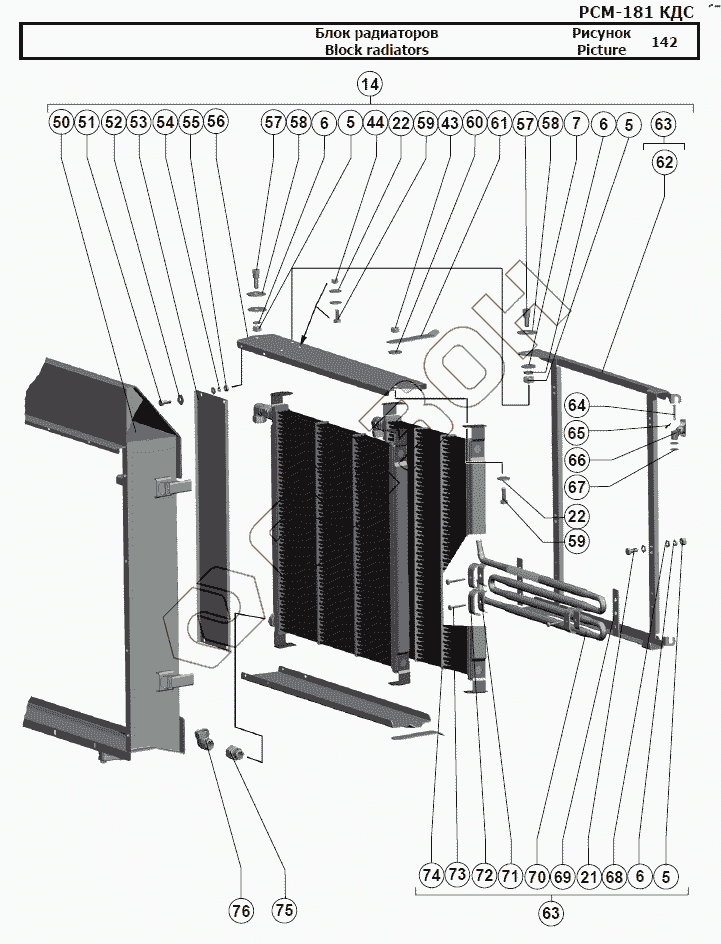

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Блок радиаторов
5
5
5
6
6
6
7
14
21
22
22
43
44
50
51
52
53
54
55
56
57
57
58
58
59
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М33х1,5-6H.05.019 ГОСТ 11871-88] | Гайка М33х1,5-6H.05.019 ГОСТ 11871-88 |
Загрузка ...
|
|
| 2 | 181.05.00.107 | Шкив |
Загрузка ...
|
|
| 3 | [Болт М10-6gx35.88.35.019 ГОСТ 7798-70] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | 181.05.04.050 | Опора |
Загрузка ...
|
|
| 5 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 8 | 181.05.00.443 | Кронштейн |
Загрузка ...
|
|
| 9 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | РСМ-10.05.11.503 | Хомут |
Загрузка ...
|
|
| 12 | 54-00670-18 | Прокладка изоляционная |
Загрузка ...
|
|
| 13 | [Болт М8-6gx30-26.88.35.019 ГОСТ 7798-70] | Болт М8-6gx30-26.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | 181.05.00.200 | Блок радиаторов |
Загрузка ...
|
|
| 15 | [Бачок расширительный ТА.066.016.100.000] | Бачок расширительный ТА.066.016.100.000 |
Загрузка ...
|
|
| 16 | 181.05.00.546 | Хомут |
Загрузка ...
|
|
| 17 | 54-00670-25 | Прокладка изоляционная |
Загрузка ...
|
|
| 18 | МВ1500-00.01.611 | Пробка |
Загрузка ...
|
|
| 19 | 181.05.02.720 | Рама |
Загрузка ...
|
|
| 20 | 181.05.02.710 | Рама |
Загрузка ...
|
|
| 21 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 23 | 181.05.00.980 | Амортизатор сборный |
Загрузка ...
|
|
| 24 | [Болт М12-6gx25.88.35.019 ГОСТ 7798-70] | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 25 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | 181.05.00.240 | Рамка |
Загрузка ...
|
|
| 27 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | [Болт М8х20.46.019 ГОСТ 7802-81] | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 29 | 181.57.50.435 | Кронштейн |
Загрузка ...
|
|
| 30 | 181.05.00.034 | Втулка |
Загрузка ...
|
|
| 31 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 32 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 33 | 181.05.00.491 | Кронштейн |
Загрузка ...
|
|
| 34 | [Блок радиаторов БР7511.1301.000] | Блок радиаторов БР7511.1301.000 |
Загрузка ...
|
|
| 35 | 181.05.00.555 | Полоса |
Загрузка ...
|
|
| 36 | WFL08 295 21 810/8-8/S4ZL/50/PAG/32/-/В | Крылач |
Загрузка ...
|
|
| 37 | 181.05.00.655 | Вал |
Загрузка ...
|
|
| 38 | 180208С17 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 39 | 181.05.04.050 | Опора |
Загрузка ...
|
|
| 40 | [Болт М8-6gx40-37.88.35.019 ГОСТ 7798-70] | Болт М8-6gx40-37.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 41 | 181.05.00.250 | Диффузор |
Загрузка ...
|
|
| 42 | 181.05.01.446 | Кронштейн |
Загрузка ...
|
|
| 43 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 44 | РСМ-10.05.11.505 | Хомут |
Загрузка ...
|
|
| 45 | 181.05.00.035 | Прокладка |
Загрузка ...
|
|
| 46 | [Кольцо C80 ГОСТ 13943-86] | Кольцо C80 ГОСТ 13943-86 |
Загрузка ...
|
|
| 47 | 181.05.04.602 | Фланец |
Загрузка ...
|
|
| 48 | 181.05.04.802 | Втулка |
Загрузка ...
|
|
| 49 | [Шпонка 12x8x36 ГОСТ 23360-78] | Шпонка 12x8x36 ГОСТ 23360-78 |
Загрузка ...
|
|
| 50 | 181.05.02.493 | Щиток |
Загрузка ...
|
|
| 51 | [Болт М6-6gx16.48.019 ГОСТ 7798-70] | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 52 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 53 | 181.05.02.425 | Щиток |
Загрузка ...
|
|
| 54 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 55 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 56 | 181.05.00.445 | Рамка |
Загрузка ...
|
|
| 57 | 101.05.00.603 | Болт |
Загрузка ...
|
|
| 58 | [Шайба C 12х5.01.019 ГОСТ 6958-78] | Шайба C 12х5.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 59 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 60 | [Шайба C 10х3.01.019 ГОСТ 6958-78] | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 61 | 181.05.00.458 | Ловитель |
Загрузка ...
|
|
| 62 | 181.05.00.630 | Рамка |
Загрузка ...
|
|
| 63 | 181.05.00.010 | Рамка конденсатора |
Загрузка ...
|
|
| 64 | [Ось 6-6 b12x32М.35.Ц9.хр ГОСТ 9650-80] | Ось 6-6 b12x32М.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 65 | [Шплинт 1,6x14.019 ГОСТ 397-79] | Шплинт 1,6x14.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 66 | 54-00430 | Защелка |
Загрузка ...
|
|
| 67 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 68 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 69 | 181.05.00.028 | Прокладка |
Загрузка ...
|
|
| 70 | ЛР 181.05.00.051 | Радиатор масляный |
Загрузка ...
|
|
| 71 | 181.05.00.029 | Прокладка |
Загрузка ...
|
|
| 72 | 181.05.00.519 | Скоба |
Загрузка ...
|
|
| 73 | [Болт М8-6gx50.88.35.019 ГОСТ 7798-70] | Болт М8-6gx50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 74 | ТТПМ 1500.1013.100-03 | Радиатор масляный |
Загрузка ...
|
|
| 75 | [Штуцер ввертной EGE28LMEDCF] | Штуцер ввертной EGE28LMEDCF |
Загрузка ...
|
|
| 76 | [Угольник EW28LOMDCF] | Угольник EW28LOMDCF |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
