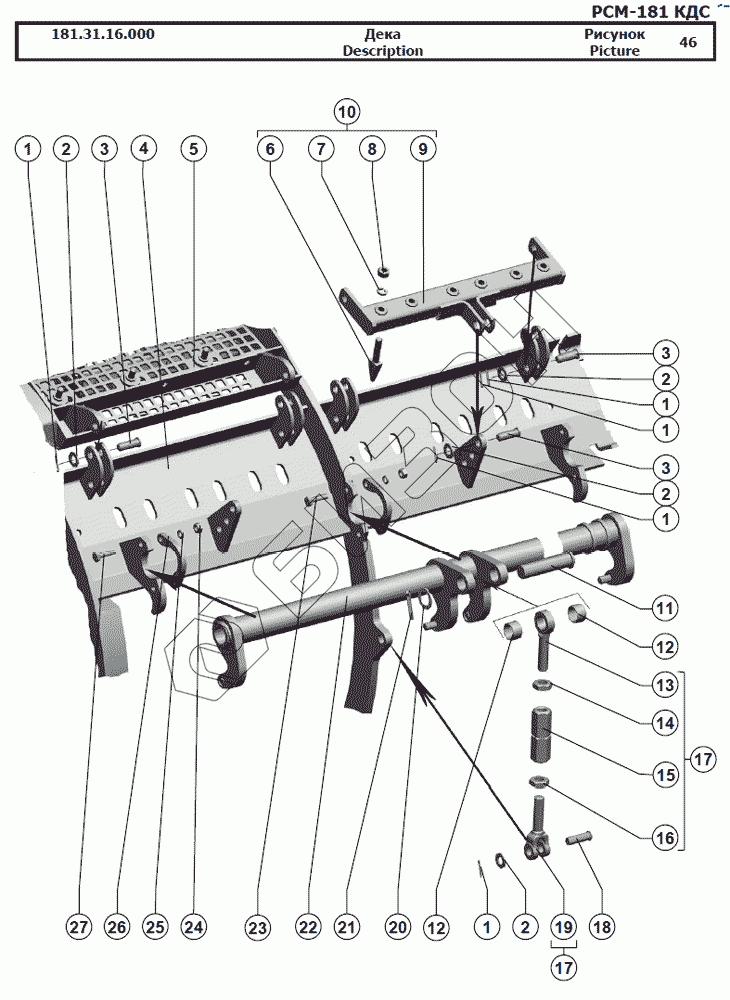

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Дека
181.31.16.000
1
1
1
1
1
2
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.31.16.000 | 181.31.16.000 | Дека |
Загрузка ...
|
|
| 1 | [Шплинт 3,2x20.019 ГОСТ 397-79] | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 2 | [Шайба С.14.01.019 ГОСТ 11371-78] | Шайба С.14.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | [Ось 6-14 b12x40.35.Ц9.хр ГОСТ 9650-80] | Ось 6-14 b12x40.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 4 | 181.31.16.010 | Каркас |
Загрузка ...
|
|
| 5 | 181.31.16.040 | Дека сменная |
Загрузка ...
|
|
| 6 | 181.31.06.303 | Зуб |
Загрузка ...
|
|
| 7 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 181.31.06.250 | Каркас |
Загрузка ...
|
|
| 10 | 181.31.06.240 | Гребенка |
Загрузка ...
|
|
| 11 | [Ось 6-25 b12x100.35.Ц9.хр ГОСТ 9650-80] | Ось 6-25 b12x100.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 12 | 181.31.06.804 | Втулка |
Загрузка ...
|
|
| 13 | 181.31.06.614 | Тяга |
Загрузка ...
|
|
| 14 | [Гайка М18LHх1,5-6H.04.35.019 ГОСТ 5916-70] | Гайка М18LHх1,5-6H.04.35.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 15 | 181.31.06.290 | Гайка стяжная |
Загрузка ...
|
|
| 16 | [Гайка М18х1,5-6H.04.35.019 ГОСТ 5916-70] | Гайка М18х1,5-6H.04.35.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 17 | 181.31.06.210 | Тяга |
Загрузка ...
|
|
| 18 | [Ось 6-14 b12x45.35.Ц9.хр ГОСТ 9650-80] | Ось 6-14 b12x45.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 19 | 181.31.06.619 | Вилка |
Загрузка ...
|
|
| 20 | [Шайба C 24х2.01.019 Г ОСТ 10450-78] | Шайба C 24х2.01.019 Г ОСТ 10450-78 |
Загрузка ...
|
|
| 21 | [Шплинт 6,3x36.019 ГОСТ 397-79] | Шплинт 6,3x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 22 | 181.31.16.150 | Торсион |
Загрузка ...
|
|
| 23 | [Болт М10-6gx35.109.40Х.019 ГОСТ 7798-70] | Болт М10-6gx35.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 24 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | 181.31.06.443 | Хомут |
Загрузка ...
|
|
| 27 | [Болт М10-6gx40.109.40Х.019 ГОСТ 7798-70] | Болт М10-6gx40.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
