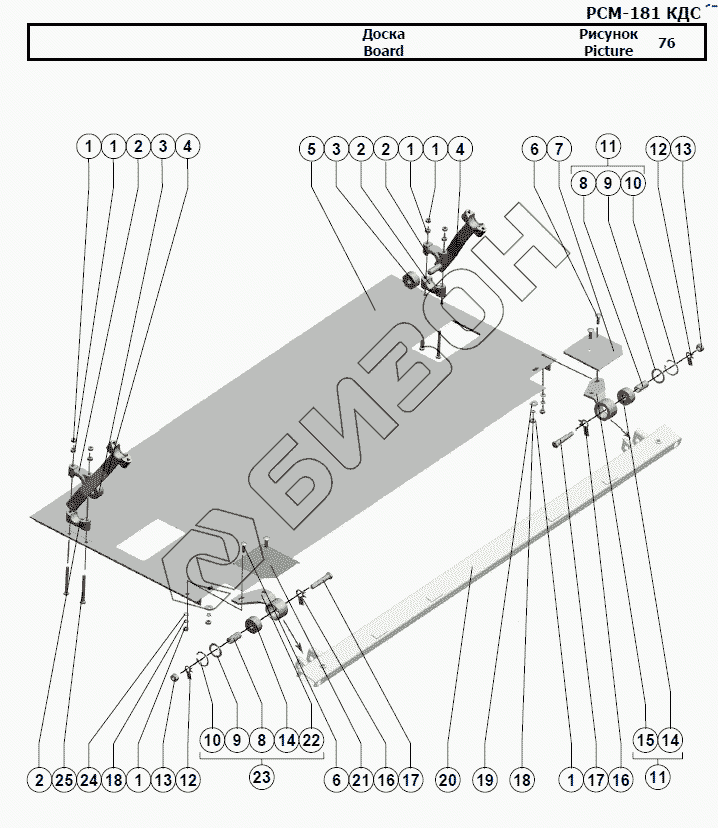

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Доска
1
1
1
1
1
1
2
2
2
2
3
3
4
4
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | 181.21.00.312 | Крышка |
Загрузка ...
|
|
| 3 | РСМ-10.01.01.025 | Втулка |
Загрузка ...
|
|
| 4 | 181.21.00.660 | Рычаг |
Загрузка ...
|
|
| 5 | 181.21.00.350 | Доска |
Загрузка ...
|
|
| 6 | [Болт М8х25.46.019 ГОСТ 7802-81] | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 7 | 181.21.00.533 | Крышка |
Загрузка ...
|
|
| 8 | РСМ-10Б.01.01.804 | Втулка |
Загрузка ...
|
|
| 9 | РСМ-10Б.01.01.411 | Кольцо |
Загрузка ...
|
|
| 10 | [Кольцо C40 ГОСТ 13943-86] | Кольцо C40 ГОСТ 13943-86 |
Загрузка ...
|
|
| 11 | 181.21.00.330-01 | Кронштейн |
Загрузка ...
|
|
| 12 | [Шайба 12.01.019 ГОСТ 13463-77] | Шайба 12.01.019 ГОСТ 13463-77 |
Загрузка ...
|
|
| 13 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | РСМ-10.01.01.025 | Втулка |
Загрузка ...
|
|
| 15 | РСМ-10Б.14.50.340-01 | Кронштейн |
Загрузка ...
|
|
| 16 | [Шайба 14.01.019 ГОСТ 13463-77] | Шайба 14.01.019 ГОСТ 13463-77 |
Загрузка ...
|
|
| 17 | РСМ-10Б.01.01.603 | Палец |
Загрузка ...
|
|
| 18 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | [Шайба C 8х1,4.01.019 ГОСТ 6958-78] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 20 | 181.21.27.000 | Стан решетный |
Загрузка ...
|
|
| 21 | 181.21.00.533-01 | Крышка |
Загрузка ...
|
|
| 22 | РСМ-10Б.14.50.340 | Кронштейн |
Загрузка ...
|
|
| 23 | 181.21.00.330 | Кронштейн |
Загрузка ...
|
|
| 24 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | [Болт М8-6gx80.88.35.019 ГОСТ 7798-70] | Болт М8-6gx80.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
