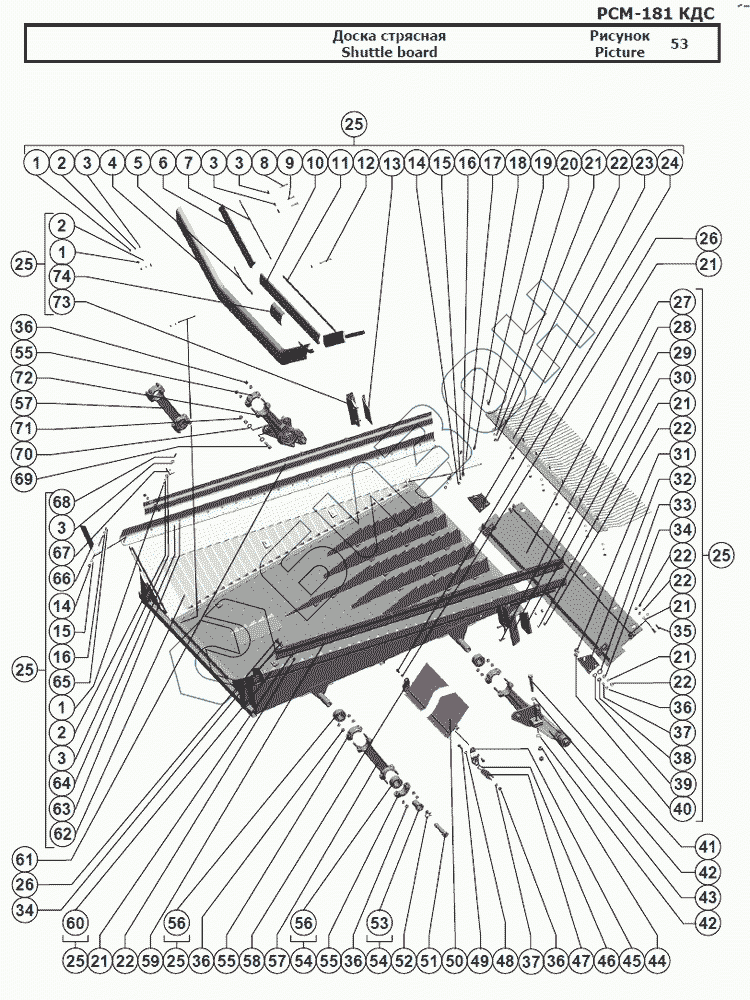

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Доска стрясная
1
1
1
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
21
21
21
21
21
22
22
22
22
22
22
23
24
25
25
25
25
25
25
26
26
27
28
29
30
31
32
33
34
34
35
36
36
36
36
36
37
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
55
56
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 4 | 181.21.08.003 | Ремень |
Загрузка ...
|
|
| 5 | 181.21.08.462 | Пластина |
Загрузка ...
|
|
| 6 | 181.21.08.014 | Прижим |
Загрузка ...
|
|
| 7 | 181.21.08.464 | Пластина |
Загрузка ...
|
|
| 8 | [Болт М6-6gx40.48.019 ГОСТ 7798-70] | Болт М6-6gx40.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | [Болт М6-6gx35.48.019 ГОСТ 7798-70] | Болт М6-6gx35.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | 181.21.08.008 | Прижим |
Загрузка ...
|
|
| 11 | 181.21.08.463 | Пластина |
Загрузка ...
|
|
| 12 | [Болт М6-6gx60.48.019 ГОСТ 7798-70] | Болт М6-6gx60.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | 181.21.08.432-01 | Накладка |
Загрузка ...
|
|
| 14 | [Гайка М5-6H.6.019 ГОСТ 5915-70] | Гайка М5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | [Шайба 5Т 65Г 019 ГОСТ 6402-70] | Шайба 5Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | [Шайба C 5х1,4.01.019 ГОСТ 6958-78] | Шайба C 5х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 17 | 181.21.08.011 | Накладка |
Загрузка ...
|
|
| 18 | [Винт В.М5-6gх14.48.019 ГОСТ 17473-80] | Винт В.М5-6gх14.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 19 | [Болт М8х25.46.019 ГОСТ 7802-81] | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 20 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 21 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 181.21.08.050 | Решетка пальцевая |
Загрузка ...
|
|
| 24 | 181.21.08.444-01 | Кронштейн |
Загрузка ...
|
|
| 25 | 181.21.08.000 | Доска стрясная |
Загрузка ...
|
|
| 26 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 27 | 181.21.08.200 | Ловитель |
Загрузка ...
|
|
| 28 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | 181.21.08.100 | Уплотнитель |
Загрузка ...
|
|
| 30 | 181.21.08.432 | Накладка |
Загрузка ...
|
|
| 31 | [Болт М8х20.46.019 ГОСТ 7802-81] | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 32 | 181.21.08.444 | Кронштейн |
Загрузка ...
|
|
| 33 | [Шайба С.12х1,4.01.019 ГОСТ 11371-78] | Шайба С.12х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | [Шайба C 8х1,4.01.019 ГОСТ 6958-78] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 35 | [Болт М8х30.46.019 ГОСТ 7802-81] | Болт М8х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 36 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 37 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | [Шайба С.10х1,4.01.019 ГОСТ 11371-78] | Шайба С.10х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | [Шайба С.14.01.019 ГОСТ 11371-78] | Шайба С.14.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 40 | [Болт М10х25.46.019 ГОСТ 7802-81] | Болт М10х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 41 | [Болт М16-6gx100.88.35.019 ГОСТ 7798-70] | Болт М16-6gx100.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 42 | [Шайба С.16х5.01.019 ГОСТ 11371-78] | Шайба С.16х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 43 | 181.21.00.040 | Рычаг |
Загрузка ...
|
|
| 44 | [Гайка М16-6H.6.019 ГОСТ 5915-70] | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 45 | 181.21.00.443 | Кронштейн |
Загрузка ...
|
|
| 46 | 181.21.00.444-01 | Пластина |
Загрузка ...
|
|
| 47 | 181.21.00.444 | Пластина |
Загрузка ...
|
|
| 48 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 49 | [Болт М10-6gx35.88.35.019 ГОСТ 7798-70] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 50 | 181.21.00.220 | Уплотнитель |
Загрузка ...
|
|
| 51 | [Болт М20x1,5-6gx100.66.019 ГОСТ 7798-70] | Болт М20x1,5-6gx100.66.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 52 | 181.21.00.405 | Шайба |
Загрузка ...
|
|
| 53 | 181.21.00.605 | Втулка |
Загрузка ...
|
|
| 54 | 181.21.00.670 | Втулка |
Загрузка ...
|
|
| 55 | 54-30127 | Крышка |
Загрузка ...
|
|
| 56 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 57 | 181.21.00.030 | Подвеска |
Загрузка ...
|
|
| 58 | 181.21.00.443-01 | Кронштейн |
Загрузка ...
|
|
| 59 | 181.21.08.485 | Отражатель |
Загрузка ...
|
|
| 60 | 181.21.08.005 | Отлив |
Загрузка ...
|
|
| 61 | 181.21.08.485-01 | Отражатель |
Загрузка ...
|
|
| 62 | 181.21.08.010 | Доска |
Загрузка ...
|
|
| 63 | [Заклёпка 140-5х14.01.10кп.016 ОСТ 23.2.437-77] | Заклёпка 140-5х14.01.10кп.016 ОСТ 23.2.437-77 |
Загрузка ...
|
|
| 64 | 181.21.08.005-01 | Отлив |
Загрузка ...
|
|
| 65 | [Винт В.М5-6gх20.48.019 ГОСТ 17473-80] | Винт В.М5-6gх20.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 66 | 181.21.08.007 | Косынка |
Загрузка ...
|
|
| 67 | 90064 | Прокладка |
Загрузка ...
|
|
| 68 | [Болт М6-6gx30.48.019 ГОСТ 7798-70] | Болт М6-6gx30.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 69 | [Болт М12-6gx45.88.35.019 ГОСТ 7798-70] | Болт М12-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 70 | [Шайба С.12х3.01.019 ГОСТ 11371-78] | Шайба С.12х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 71 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 72 | 181.21.00.040 | Рычаг |
Загрузка ...
|
|
| 73 | 181.21.08.100 | Уплотнитель |
Загрузка ...
|
|
| 74 | 181.21.08.009 | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
