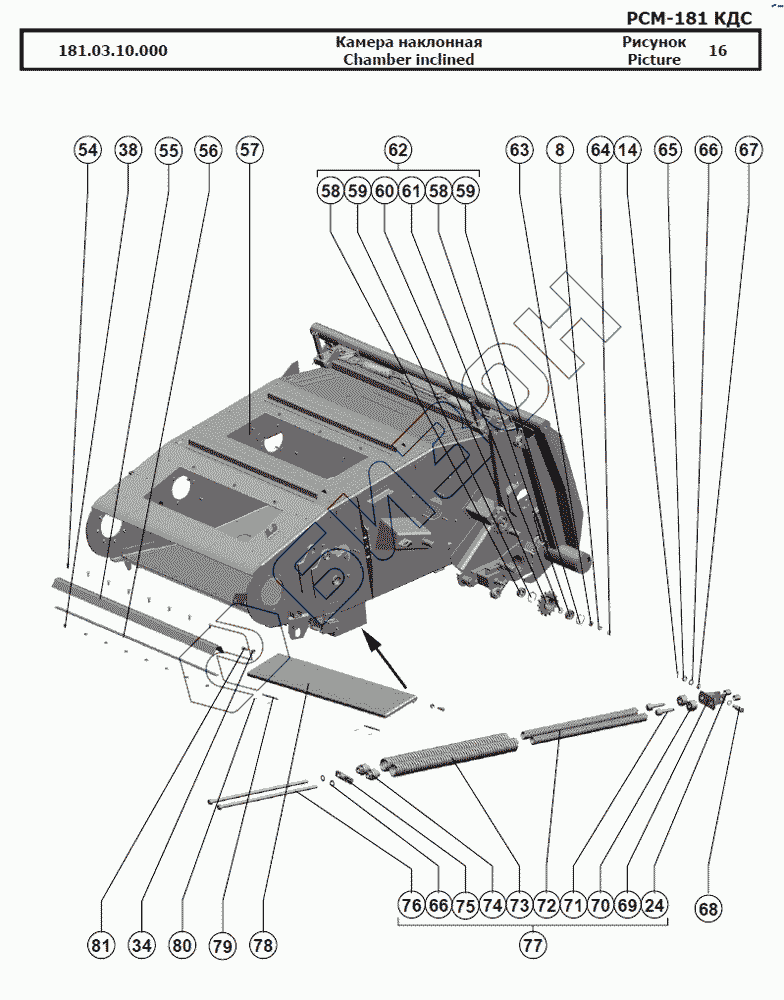

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Камера наклонная
181.03.10.000
8
14
24
34
38
54
55
56
57
58
58
59
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.03.10.000 | 181.03.10.000 | Камера наклонная |
Загрузка ...
|
|
| 1 | [Болт М8-6gx25.88.35.019] | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 2 | 101.03.00.405 | Шайба |
Загрузка ...
|
|
| 3 | 101.03.00.406 | Шайба |
Загрузка ...
|
|
| 4 | 101.03.00.603 | Шестерня |
Загрузка ...
|
|
| 5 | [Болт М12-6gx60.88.35.019] | Болт М12-6gx60.88.35.019 |
Загрузка ...
|
|
| 6 | 181.03.00.120 | Кронштейн |
Загрузка ...
|
|
| 7 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 8 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | RW 400 CBM ТУ 01-006 | Гидромотор планетарный |
Загрузка ...
|
|
| 10 | GE12LМ22X1.5ЕDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 11 | GE12LM14х1,5EDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 12 | 181.09.03.480 | Гидромотор |
Загрузка ...
|
|
| 13 | 181.03.00.110 | Гидромотор |
Загрузка ...
|
|
| 14 | [Шплинт 4x25.019] | Шплинт 4x25.019 |
Загрузка ...
|
|
| 15 | [Шайба С.14.01.019] | Шайба С.14.01.019 |
Загрузка ...
|
|
| 16 | ЕДЦГ 108.000-01 | Гидроцилиндр |
Загрузка ...
|
|
| 17 | 142.09.23.030 | Гидроцилиндр |
Загрузка ...
|
|
| 18 | РСМ-10Б.01.22.619Б | Вилка |
Загрузка ...
|
|
| 19 | [Гайка М20-6H.6.019] | Гайка М20-6H.6.019 |
Загрузка ...
|
|
| 20 | РСМ-10Б.01.22.621 | Ось |
Загрузка ...
|
|
| 21 | 142.03.00.270 | Болт |
Загрузка ...
|
|
| 22 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 23 | [Шайба С.16.01.019] | Шайба С.16.01.019 |
Загрузка ...
|
|
| 24 | [Гайка М16-6H.6.019] | Гайка М16-6H.6.019 |
Загрузка ...
|
|
| 25 | 3518060-10124А | Втулка |
Загрузка ...
|
|
| 26 | 3518060-10125 | Ролик |
Загрузка ...
|
|
| 27 | 41671 | Шайба |
Загрузка ...
|
|
| 28 | 3518050-18115 | Труба |
Загрузка ...
|
|
| 29 | [Шплинт 4x45.019] | Шплинт 4x45.019 |
Загрузка ...
|
|
| 30 | 3518050-18400А | Труба с роликами |
Загрузка ...
|
|
| 31 | 181.03.10.360 | Крышка |
Загрузка ...
|
|
| 32 | РСМ-10.04.20.014 | Ручка |
Загрузка ...
|
|
| 33 | 181.03.00.340 | Рукоятка |
Загрузка ...
|
|
| 34 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 35 | 181.03.10.310 | Крышка |
Загрузка ...
|
|
| 36 | [Болт М8-6gx20.88.35.019] | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 37 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 38 | [Гайка М8-6H.6.019] | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 39 | 142.03.00.470 | Тросик |
Загрузка ...
|
|
| 40 | 181.03.00.605 | Шомпол |
Загрузка ...
|
|
| 41 | [Шплинт 2.2,8x40.019] | Шплинт 2.2,8x40.019 |
Загрузка ...
|
|
| 42 | 181.03.10.250 | Упор |
Загрузка ...
|
|
| 43 | 181.03.10.607 | Ось |
Загрузка ...
|
|
| 44 | 181.03.10.609 | Палец |
Загрузка ...
|
|
| 45 | [Шплинт 6,3x63.019] | Шплинт 6,3x63.019 |
Загрузка ...
|
|
| 46 | [Шплинт 3,2x20.019] | Шплинт 3,2x20.019 |
Загрузка ...
|
|
| 47 | 142.03.00.607 | Тяга |
Загрузка ...
|
|
| 48 | [Ось 6-20 b12x40.35.Ц9.хр] | Ось 6-20 b12x40.35.Ц9.хр |
Загрузка ...
|
|
| 49 | 142.03.00.180 | Стакан |
Загрузка ...
|
|
| 50 | ПУН 00.627 | Пружина |
Загрузка ...
|
|
| 51 | 142.03.00.130 | Труба |
Загрузка ...
|
|
| 52 | РСМ-10.05.04.008 | Шайба сферическая или РСМ-10.05.04.615 |
Загрузка ...
|
|
| 53 | 142.03.00.170 | Стакан |
Загрузка ...
|
|
| 54 | [Болт М8х20.46.019] | Болт М8х20.46.019 |
Загрузка ...
|
|
| 55 | 181.03.00.002 | Ремень |
Загрузка ...
|
|
| 56 | 181.03.00.502 | Накладка |
Загрузка ...
|
|
| 57 | 181.03.11.000 | Каркас |
Загрузка ...
|
|
| 58 | [Подшипник 180204АС17] | Подшипник 180204АС17 |
Загрузка ...
|
|
| 59 | H.206.30.003 | Кольцо |
Загрузка ...
|
|
| 60 | РСМ-100.40.01.450 | Звездочка |
Загрузка ...
|
|
| 61 | [Кольцо C47] | Кольцо C47 |
Загрузка ...
|
|
| 62 | 181.03.00.050 | Звездочка |
Загрузка ...
|
|
| 63 | [Шайба С.12х3.01.019] | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 64 | [Гайка М12-6H.04.35.019] | Гайка М12-6H.04.35.019 |
Загрузка ...
|
|
| 65 | [Гайка М16-6H.04.35.019] | Гайка М16-6H.04.35.019 |
Загрузка ...
|
|
| 66 | [Шайба С.16.01.019] | Шайба С.16.01.019 |
Загрузка ...
|
|
| 67 | 142.03.00.821 | Втулка |
Загрузка ...
|
|
| 68 | 142.03.00.628 | Палец |
Загрузка ...
|
|
| 69 | 142.03.00.760 | Кронштейн |
Загрузка ...
|
|
| 70 | 3518050-11043А | Пробка |
Загрузка ...
|
|
| 71 | 3518050-16345 | Пробка специальная |
Загрузка ...
|
|
| 72 | 3518050-16408 | Пружина |
Загрузка ...
|
|
| 73 | 3518050-16407 | Пружина |
Загрузка ...
|
|
| 74 | 3518050-11046А | Пробка двойная |
Загрузка ...
|
|
| 75 | 181.03.00.612 | Ось |
Загрузка ...
|
|
| 76 | 3518050-16311 | Болт регулировочный |
Загрузка ...
|
|
| 77 | 181.03.00.620 | Блок пружин |
Загрузка ...
|
|
| 78 | 181.03.00.310 | Крышка |
Загрузка ...
|
|
| 79 | 181.03.00.606 | Ось |
Загрузка ...
|
|
| 80 | [Шплинт 2,5x16.019] | Шплинт 2,5x16.019 |
Загрузка ...
|
|
| 81 | [Винт В.М10-6gх30.22H.019] | Винт В.М10-6gх30.22H.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
