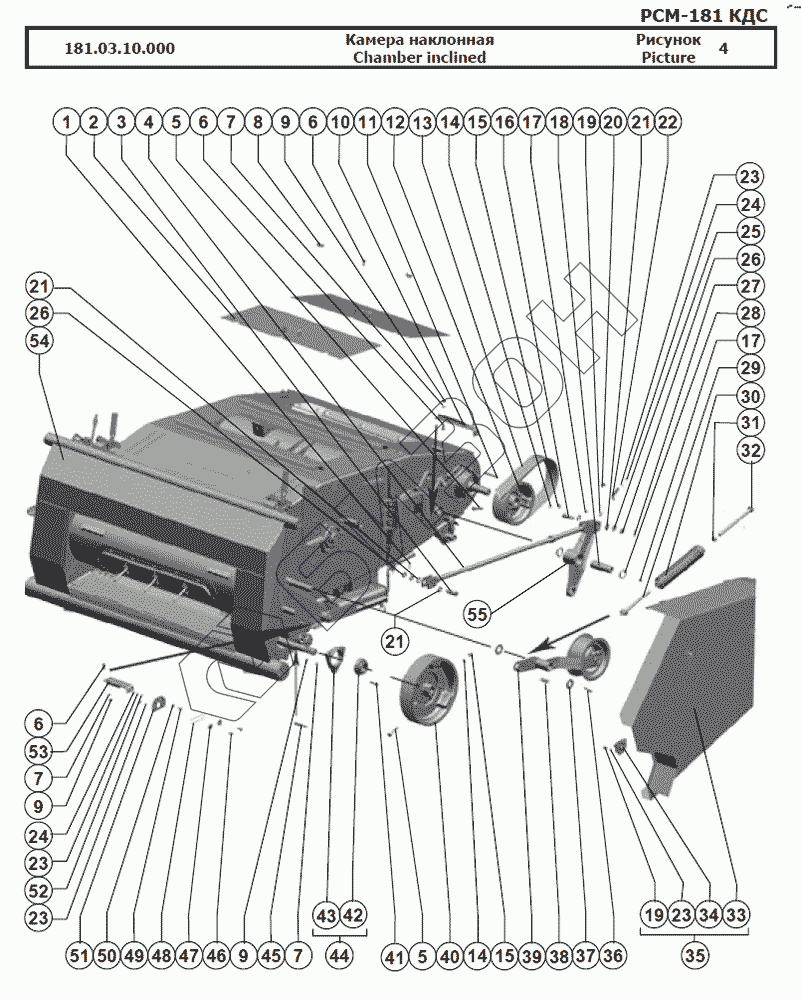

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Камера наклонная
181.03.10.000
1
2
3
4
5
5
6
6
6
7
7
7
8
9
9
9
10
11
12
13
14
14
15
15
16
17
17
18
19
19
20
21
21
21
22
23
23
23
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.03.10.000 | 181.03.10.000 | Камера наклонная |
Загрузка ...
|
|
| 1 | 4x25.019 | Шплинт 4x25.019 |
Загрузка ...
|
|
| 2 | 181.03.00.250 | Крышка |
Загрузка ...
|
|
| 3 | 142.03.00.628 | Палец |
Загрузка ...
|
|
| 4 | 181.03.00.700 | Тяга |
Загрузка ...
|
|
| 5 | М12-6gx65.88.35.019 | Болт М12-6gx65.88.35.019 |
Загрузка ...
|
|
| 6 | М10-6gx25.88.35.019 | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 7 | 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 8 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 9 | М10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 10 | 181.03.00.443 | Кронштейн |
Загрузка ...
|
|
| 11 | [Шпонка 12x8x90] | Шпонка 12x8x90 |
Загрузка ...
|
|
| 12 | 181.03.00.550 | Шкив |
Загрузка ...
|
|
| 13 | РСМ 6201394 | Ремень 4-HB 3940 La Ausf.23 Optibelt |
Загрузка ...
|
|
| 14 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 15 | [Гайка М12-6H.6.019] | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 16 | 142.03.00.628 | Палец |
Загрузка ...
|
|
| 17 | [Маслёнка 1.2.Ц6.хр] | Маслёнка 1.2.Ц6.хр |
Загрузка ...
|
|
| 18 | 181.03.00.611 | Палец |
Загрузка ...
|
|
| 19 | [Болт М8-6gx16.88.35.019] | Болт М8-6gx16.88.35.019 |
Загрузка ...
|
|
| 20 | [Магнитодержатель П4МЗ.525.074 ГЧ] | Магнитодержатель П4МЗ.525.074 ГЧ |
Загрузка ...
|
|
| 21 | 142.03.00.821 | Втулка |
Загрузка ...
|
|
| 22 | 142.03.00.503 | Кронштейн |
Загрузка ...
|
|
| 23 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 24 | [Гайка М8-6H.6.019] | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 25 | [Шайба С.16.01.019] | Шайба С.16.01.019 |
Загрузка ...
|
|
| 26 | [Гайка М16-6H.04.35.019] | Гайка М16-6H.04.35.019 |
Загрузка ...
|
|
| 27 | [Шплинт 4x25.019] | Шплинт 4x25.019 |
Загрузка ...
|
|
| 28 | 142.03.00.819 | Втулка |
Загрузка ...
|
|
| 29 | 142.03.00.590 | Тяга |
Загрузка ...
|
|
| 30 | 142.03.00.580 | Пружина |
Загрузка ...
|
|
| 31 | [Гайка М16-6H.6.019] | Гайка М16-6H.6.019 |
Загрузка ...
|
|
| 32 | 142.03.00.637 | Болт регулировочный |
Загрузка ...
|
|
| 33 | 181.03.10.450 | Щиток |
Загрузка ...
|
|
| 34 | 081.27.00.950 | Замок |
Загрузка ...
|
|
| 35 | 181.03.10.440 | Щит |
Загрузка ...
|
|
| 36 | [Шплинт 6,3x50.019] | Шплинт 6,3x50.019 |
Загрузка ...
|
|
| 37 | [Шайба С.30х2.01.019] | Шайба С.30х2.01.019 |
Загрузка ...
|
|
| 38 | 142.03.00.633 | Ось |
Загрузка ...
|
|
| 39 | 142.03.00.800 | Шкив натяжной |
Загрузка ...
|
|
| 40 | 142.03.00.102 | Шкив |
Загрузка ...
|
|
| 41 | [Болт М10-6gx40.88.35.019] | Болт М10-6gx40.88.35.019 |
Загрузка ...
|
|
| 42 | [Подшипник 1680208 ЕК10Т2С17] | Подшипник 1680208 ЕК10Т2С17 |
Загрузка ...
|
|
| 43 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 44 | Н.027.01.060 | Опора подшипника |
Загрузка ...
|
|
| 45 | [Шпонка 12x8x90] | Шпонка 12x8x90 |
Загрузка ...
|
|
| 46 | [Болт М8-6gx20.88.35.019] | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 47 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 48 | 081.27.00.663 | Шплинт |
Загрузка ...
|
|
| 49 | [Болт М8х20.46.019] | Болт М8х20.46.019 |
Загрузка ...
|
|
| 50 | [Шайба C 10х2.01.019] | Шайба C 10х2.01.019 |
Загрузка ...
|
|
| 51 | 081.27.00.443 | Кронштейн |
Загрузка ...
|
|
| 52 | [Шайба С.8.01.019] | Шайба С.8.01.019 |
Загрузка ...
|
|
| 53 | 181.03.00.436 | Кронштейн |
Загрузка ...
|
|
| 54 | 142.03.02.000-01 | Рамка |
Загрузка ...
|
|
| 55 | 142.03.00.310 | Рычаг |
Загрузка ...
|
|
| 56 | [Болт М12-6gx75.88.35.019] | Болт М12-6gx75.88.35.019 |
Загрузка ...
|
|
| 57 | 181.03.00.090 | Звездочка |
Загрузка ...
|
|
| 58 | 181.03.00.140 | Звездочка |
Загрузка ...
|
|
| 59 | [Шайба C 10х3.01.019] | Шайба C 10х3.01.019 |
Загрузка ...
|
|
| 60 | 181.03.10.443 | Кронштейн |
Загрузка ...
|
|
| 61 | 181.03.10.421 | Кронштейн |
Загрузка ...
|
|
| 62 | [Болт М10-6gx50.88.35.019] | Болт М10-6gx50.88.35.019 |
Загрузка ...
|
|
| 63 | [Болт М12-6gx65.88.35.019] | Болт М12-6gx65.88.35.019 |
Загрузка ...
|
|
| 64 | 181.03.00.160 | Блок звездочек |
Загрузка ...
|
|
| 65 | 181.03.00.800 | Цепь |
Загрузка ...
|
|
| 66 | 142.03.00.930 | Муфта |
Загрузка ...
|
|
| 67 | 142.03.00.656 | Шайба |
Загрузка ...
|
|
| 68 | [Болт М12-6gx25.88.35.019] | Болт М12-6gx25.88.35.019 |
Загрузка ...
|
|
| 69 | 181.03.00.730 | Натяжник |
Загрузка ...
|
|
| 70 | 181.03.00.570 | Натяжник |
Загрузка ...
|
|
| 71 | 181.03.00.810 | Цепь |
Загрузка ...
|
|
| 72 | [Болт М8-6gx16.88.35.019] | Болт М8-6gx16.88.35.019 |
Загрузка ...
|
|
| 73 | 081.27.00.950 | Замок |
Загрузка ...
|
|
| 74 | 181.03.10.470 | Щиток |
Загрузка ...
|
|
| 75 | 181.03.10.460 | Щит |
Загрузка ...
|
|
| 76 | 142.03.00.310-01 | Рычаг |
Загрузка ...
|
|
| 77 | [Гайка М24-6H.04.35.019] | Гайка М24-6H.04.35.019 |
Загрузка ...
|
|
| 78 | [Шайба C 24х6.01.019] | Шайба C 24х6.01.019 |
Загрузка ...
|
|
| 79 | 181.03.10.300 | Шкив |
Загрузка ...
|
|
| 80 | 181.03.00.602 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
