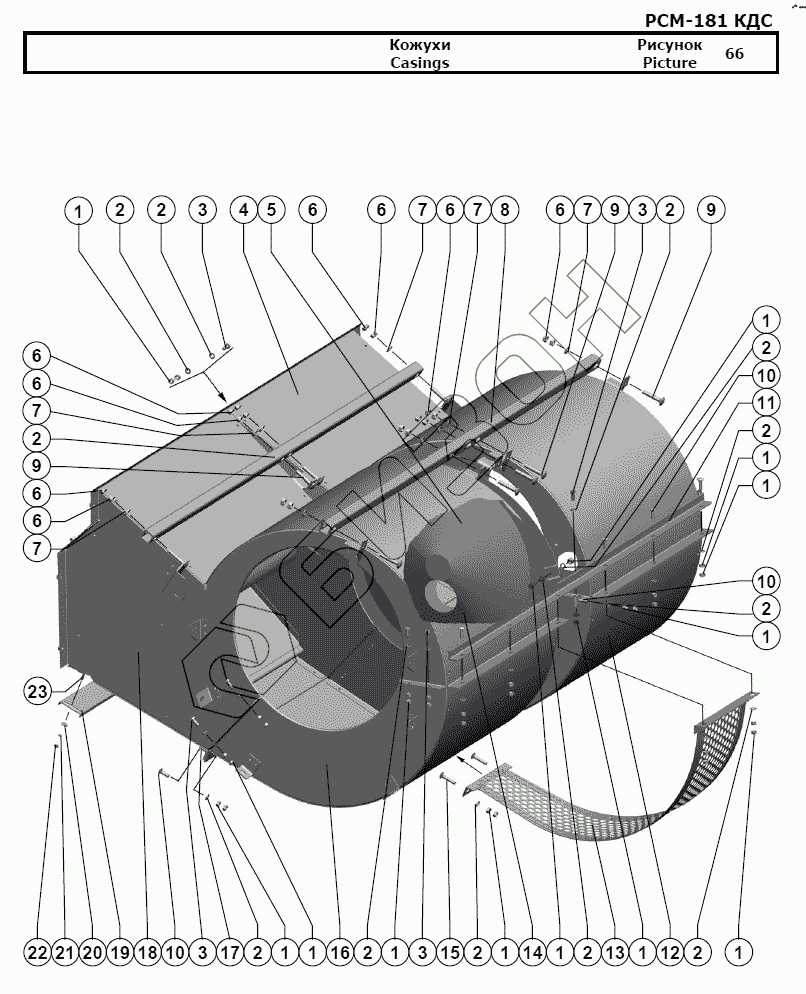

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Кожухи
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
5
6
6
6
6
6
6
6
6
7
7
7
7
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | [Болт М8-6gx20.88.35.019] | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 4 | 181.21.03.140 | Кожух |
Загрузка ...
|
|
| 5 | 181.21.03.280 | Делитель |
Загрузка ...
|
|
| 6 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | 181.21.03.805 | Труба |
Загрузка ...
|
|
| 9 | [Болт М10х55.46.019 ГОСТ 7802-81] | Болт М10х55.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 10 | [Болт М8х25.46.019 ГОСТ 7802-81] | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 11 | 181.21.03.721 | Уголок |
Загрузка ...
|
|
| 12 | 181.21.03.150 | Кожух |
Загрузка ...
|
|
| 13 | 181.21.03.300 | Кожух |
Загрузка ...
|
|
| 14 | 181.21.03.260 | Делитель |
Загрузка ...
|
|
| 15 | [Болт М8х40.46.019 ГОСТ 7802-81] | Болт М8х40.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 16 | 181.21.03.150-01 | Кожух |
Загрузка ...
|
|
| 17 | 181.21.03.722 | Уголок |
Загрузка ...
|
|
| 18 | 181.21.03.140-01 | Кожух |
Загрузка ...
|
|
| 19 | 181.21.03.475 | Жесткость |
Загрузка ...
|
|
| 20 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 21 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 181.21.03.610 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
