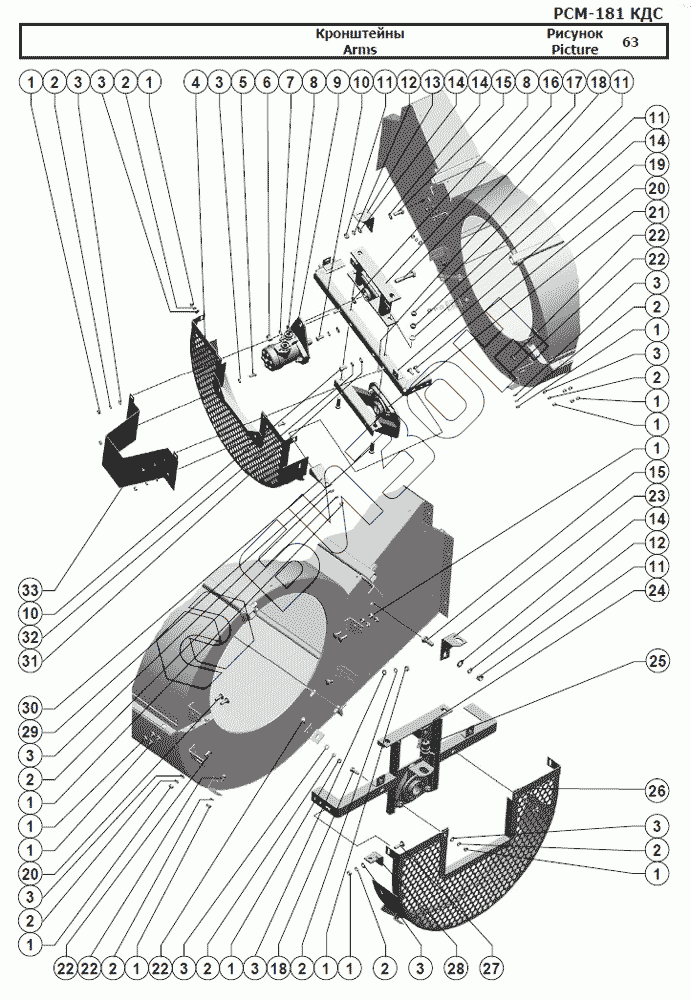

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Кронштейны
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
8
9
10
10
11
11
11
11
12
12
13
14
14
14
14
15
15
16
17
18
18
19
20
20
21
22
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | 181.21.03.090 | Кожух |
Загрузка ...
|
|
| 5 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 6 | [Гайка М14-6H.6.019 ГОСТ 5915-70] | Гайка М14-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | [Шайба 14Т 65Г 019 ГОСТ 6402-70] | Шайба 14Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | [Шайба С.14.01.019 ГОСТ 11371-78] | Шайба С.14.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | 181.21.03.030 | Привод вентилятора |
Загрузка ...
|
|
| 10 | [Болт М10-6gx20.88.35.019 ГОСТ 7798-70] | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | 181.21.03.510-01 | Кронштейн |
Загрузка ...
|
|
| 14 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | [Болт М12-6gx30.88.35.019 ГОСТ 7798-70] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | 181.21.03.460 | Опора |
Загрузка ...
|
|
| 17 | [Болт М14-6gx70.88.35.019 ГОСТ 7798-70] | Болт М14-6gx70.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | 181.21.03.590 | Уголок |
Загрузка ...
|
|
| 20 | [Болт М8х25.46.019 ГОСТ 7802-81] | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 21 | 181.21.03.420 | Опора |
Загрузка ...
|
|
| 22 | [Болт М8х20.46.019 ГОСТ 7802-81] | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 23 | 181.21.03.510 | Кронштейн |
Загрузка ...
|
|
| 24 | 181.21.03.080 | Кронштейн |
Загрузка ...
|
|
| 25 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
|
| 26 | 181.21.03.060 | Кожух |
Загрузка ...
|
|
| 27 | [Болт М8х30.46.019 ГОСТ 7802-81] | Болт М8х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 28 | 181.21.03.478 | Кронштейн |
Загрузка ...
|
|
| 29 | [Болт М12-6gx45.88.35.019 ГОСТ 7798-70] | Болт М12-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | 181.21.03.520 | Кронштейн |
Загрузка ...
|
|
| 31 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 32 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | 181.21.03.600 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
