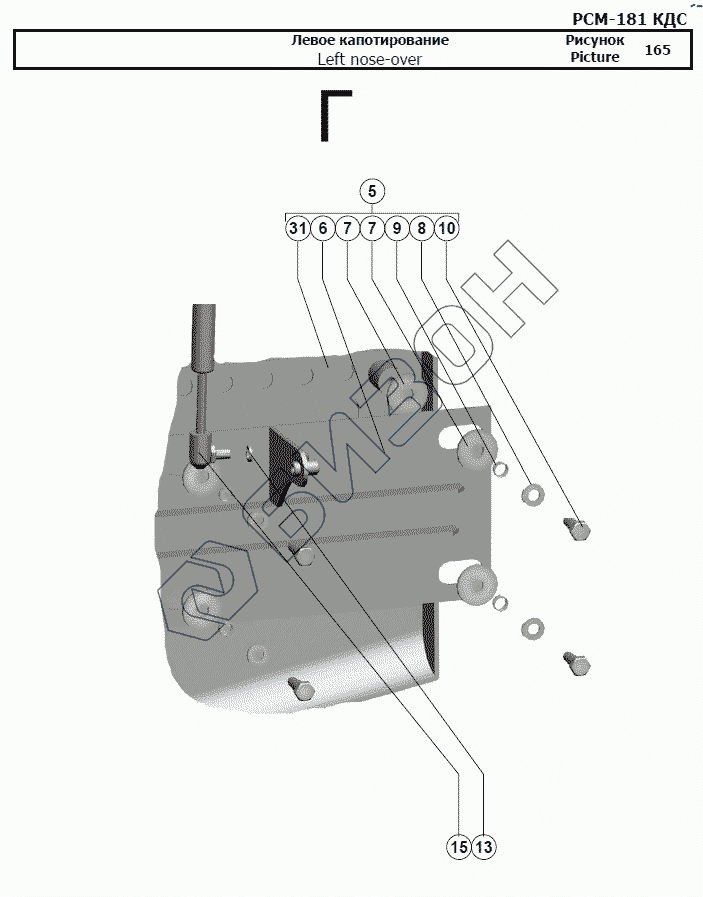

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Левое капотирование
5
6
7
7
8
9
10
13
15
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145.01.56.160 | Шплинт 6,3x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 2 | [Шайба С.30х3,9.01.019 ГОСТ 11371-78] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | 145.01.56.825 | Труба |
Загрузка ...
|
|
| 4 | Т.02.00.004 | Щит |
Загрузка ...
|
|
| 5 | 181.56.51.000 | Капот |
Загрузка ...
|
|
| 6 | [Рама 023_02_SV31_01] | Рама 023_02_SV31_01 |
Загрузка ...
|
|
| 7 | [Шайба М12 023_01_VJ104_01] | Шайба М12 023_01_VJ104_01 |
Загрузка ...
|
|
| 8 | [Шайба М12 023_01_VJ105_01] | Шайба М12 023_01_VJ105_01 |
Загрузка ...
|
|
| 9 | [Пружина 023_01_VJ102_01] | Пружина 023_01_VJ102_01 |
Загрузка ...
|
|
| 10 | [Болт 023_01_VJ101_01] | Болт 023_01_VJ101_01 |
Загрузка ...
|
|
| 11 | 145.00.66.454 | Пластина |
Загрузка ...
|
|
| 12 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | [Пружина газовая 11.6308010-70] | Пружина газовая 11.6308010-70 |
Загрузка ...
|
|
| 16 | 181.56.50.400 | Стойка |
Загрузка ...
|
|
| 17 | 181.56.50.330 | Кронштейн |
Загрузка ...
|
|
| 18 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | [Болт М12-6gx30.88.35.019 ГОСТ 7798-70] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | 145.01.56.450 | Кронштейн |
Загрузка ...
|
|
| 22 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | 145.01.56.460 | Вкладыш |
Загрузка ...
|
|
| 27 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 28 | Т.02.00.003 | Щит |
Загрузка ...
|
|
| 29 | [Кронштейн 023_01_VJ110_01] | Кронштейн 023_01_VJ110_01 |
Загрузка ...
|
|
| 30 | [Болт М10-6gx20.88.35.019 ГОСТ 7798-70] | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 31 | Т.02.00.002 | Щит |
Загрузка ...
|
|
| 32 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | 181.56.51.400 | Замок |
Загрузка ...
|
|
| 34 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 35 | [Болт М8-6gx35.88.35.019 ГОСТ 7798-70] | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | 101.01.00.410 | Замок |
Загрузка ...
|
|
| 37 | [Шплинт 4x36.019 ГОСТ 397-79] | Шплинт 4x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 38 | [Шайба С.16Х1.01.019 ГОСТ 11371-78] | Шайба С.16Х1.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | [Шайба С.16.01.019 ГОСТ 11371-78] | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 40 | [Гайка М24Х2-6H.04.019 ГОСТ 5916-70] | Гайка М24Х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 41 | [Шайба C.24Х3,9.01.019 ГОСТ 11371-78] | Шайба C.24Х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 42 | 101.01.00.608 | Втулка |
Загрузка ...
|
|
| 43 | 145.01.56.330 | Курок |
Загрузка ...
|
|
| 44 | 181.56.51.340 | Основание |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
