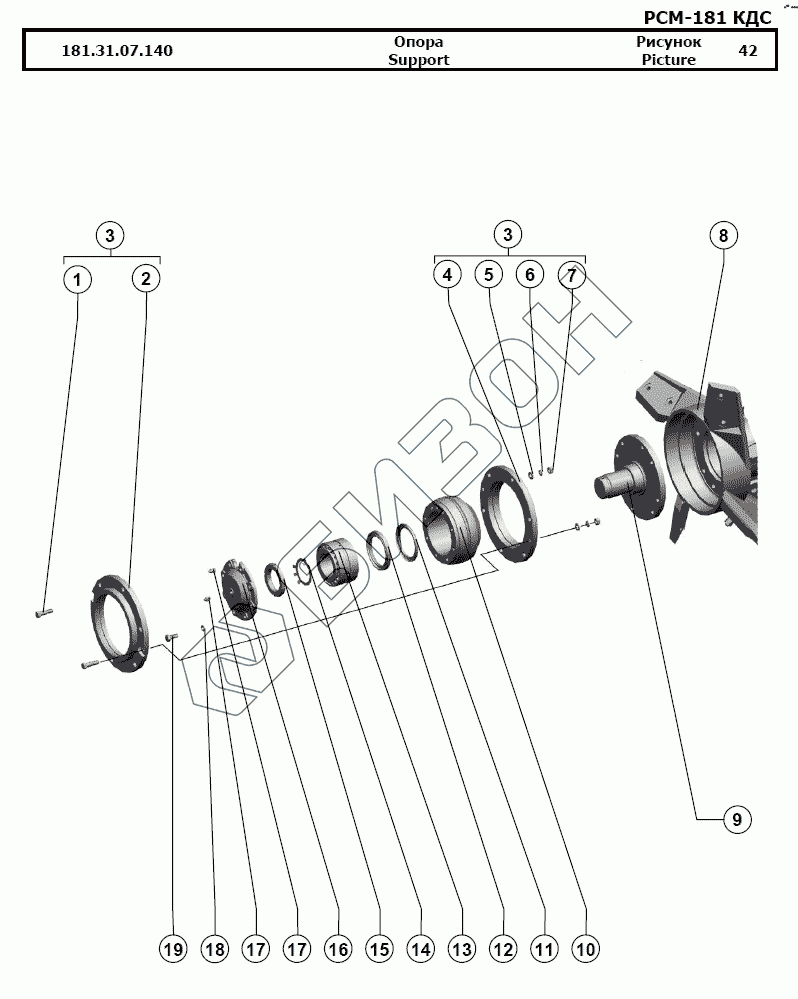

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Опора
181.31.07.140
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.31.07.140 | 181.31.07.140 | Опора |
Загрузка ...
|
|
| 1 | 181.31.07.614 | Болт призонный |
Загрузка ...
|
|
| 2 | 181.31.07.608 | Полусфера |
Загрузка ...
|
|
| 3 | 181.31.07.150 | Корпус |
Загрузка ...
|
|
| 4 | 181.31.07.608-01 | Полусфера |
Загрузка ...
|
|
| 5 | [Шайба С.10х3.01.019] | Шайба С.10х3.01.019 |
Загрузка ...
|
|
| 6 | [Шайба 10Т 65Г 019] | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 7 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 8 | 181.31.07.010 | Ротор |
Загрузка ...
|
|
| 9 | 181.31.07.601 | Цапфа |
Загрузка ...
|
|
| 10 | 181.31.07.607 | Корпус |
Загрузка ...
|
|
| 11 | [Уплотнение MSC02-75-97-7,5-NBR-508641] | Уплотнение MSC02-75-97-7,5-NBR-508641 |
Загрузка ...
|
|
| 12 | [Манжета I.2-75х100-1] | Манжета I.2-75х100-1 |
Загрузка ...
|
|
| 13 | [Подшипник 97512А1] | Подшипник 97512А1 |
Загрузка ...
|
|
| 14 | [Шайба Н.56.01.019] | Шайба Н.56.01.019 |
Загрузка ...
|
|
| 15 | [Гайка М56х2-6H.05.019] | Гайка М56х2-6H.05.019 |
Загрузка ...
|
|
| 16 | 181.31.07.302 | Крышка |
Загрузка ...
|
|
| 17 | [Маслёнка 1.2.Ц6.хр] | Маслёнка 1.2.Ц6.хр |
Загрузка ...
|
|
| 18 | [Шайба 10Т 65Г 019] | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 19 | [Болт М10-6gx25.109.40Х.019] | Болт М10-6gx25.109.40Х.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
