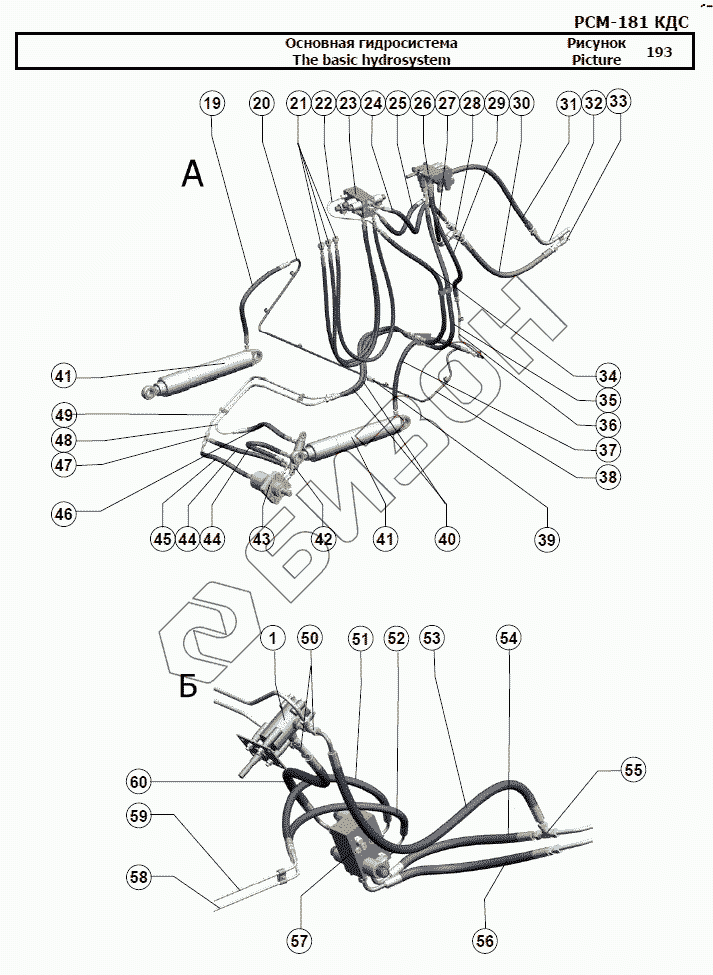

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Основная гидросистема
1
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.09.89.010 | Вибратор |
Загрузка ...
|
|
| 2 | 101.09.89.030 | Трубопровод |
Загрузка ...
|
|
| 3 | 101.09.89.020 | Трубопровод |
Загрузка ...
|
|
| 4 | 181.09.05.190 | Тандем насосов |
Загрузка ...
|
|
| 5 | 1SN 32/600 DKO(г)45х2 35(45) DKO(г)45х2 35(90)(180) | Рукав армированный |
Загрузка ...
|
|
| 6 | РВД. 12.А3.Б2.960.27,5/110 | РВД. 12.А3.Б2.960.27,5/110 |
Загрузка ...
|
|
| 7 | 101.09.80.110-01 | Гидробак |
Загрузка ...
|
|
| 8 | 1SN 32/800 DKO(г)45х2 35 DKO(г)45х2 35(90) | Рукав армированный |
Загрузка ...
|
|
| 9 | 1SN 20/700 DKO(г)30х2 22 DKO(г)30х2 22 | Рукав армированный |
Загрузка ...
|
|
| 10 | 1SN 20/750 DKO(ш)30х2 22 DKO(г)30х2 22(90) | Рукав армированный |
Загрузка ...
|
|
| 11 | 1SN 25/950 DKO(г)36х2 28(45) DKO(г)36х2 28(90) (135) | Рукав армированный |
Загрузка ...
|
|
| 12 | 2SN 20/1080 DKO(г)30x2 22 DKO(г)30x2 22[90] | Рукав армированный |
Загрузка ...
|
|
| 13 | 181.09.02.650 | Трубопровод |
Загрузка ...
|
|
| 14 | 181.09.02.660 | Трубопровод |
Загрузка ...
|
|
| 15 | 2SN 20/700 DKO(ш)30x2 22 DKO(ш)30x2 22 | Рукав армированный |
Загрузка ...
|
|
| 16 | 1SN 20/560 DKO(ш)30х2 22 DKO(г)30х2 22 | Рукав армированный |
Загрузка ...
|
|
| 17 | 101.09.89.050 | Гидроцилиндр |
Загрузка ...
|
|
| 18 | РВД. 6.А3L.Б2.760.1SN | РВД. 6.А3L.Б2.760.1SN |
Загрузка ...
|
|
| 19 | РВД. 12.А2.Б2.610.21/63 | РВД. 12.А2.Б2.610.21/63 |
Загрузка ...
|
|
| 20 | 181.09.21.480 | Трубопровод |
Загрузка ...
|
|
| 21 | РВД. 6.А2L.A2L.1610.1SN | РВД. 6.А2L.A2L.1610.1SN |
Загрузка ...
|
|
| 22 | 181.09.07.410 | Трубопровод |
Загрузка ...
|
|
| 23 | 181.09.07.480 | Гидравлический блок распределителей |
Загрузка ...
|
|
| 24 | РВД. 12.А2.А3.810.27,5/110 | РВД. 12.А2.А3.810.27,5/110 |
Загрузка ...
|
|
| 25 | РВД. 12.А2.А3.510.21/63 | РВД. 12.А2.А3.510.21/63 |
Загрузка ...
|
|
| 26 | Блок продольного копирования 0055.111.1 | Блок продольного копирования 0055.111.1 |
Загрузка ...
|
|
| 27 | РВД. 16.А2L.А3L.460.2SN | РВД. 16.А2L.А3L.460.2SN |
Загрузка ...
|
|
| 28 | Тройник EL22LOMDCF | Тройник EL22LOMDCF |
Загрузка ...
|
|
| 29 | РВД. 12.А2.Б2.810.21/63 | РВД. 12.А2.Б2.810.21/63 |
Загрузка ...
|
|
| 30 | 2SN 20/750 DKO(г)30х2 22 DKO(ш)30х2 22 | Рукав армированный |
Загрузка ...
|
|
| 31 | 1SN 20/900 DKO(ш)30х2 22 DKO(ш)30х2 22 | Рукав армированный |
Загрузка ...
|
|
| 32 | 181.09.02.620 | Трубопровод |
Загрузка ...
|
|
| 33 | 181.09.02.630 | Трубопровод |
Загрузка ...
|
|
| 34 | РВД. 12.А2.Б2.1060.21/63 | РВД. 12.А2.Б2.1060.21/63 |
Загрузка ...
|
|
| 35 | РВД. 12.А2.А2.1010.21/63 | РВД. 12.А2.А2.1010.21/63 |
Загрузка ...
|
|
| 36 | 181.09.21.510 | Трубопровод |
Загрузка ...
|
|
| 37 | РВД. 12.А2.А2.710.21/63 | РВД. 12.А2.А2.710.21/63 |
Загрузка ...
|
|
| 38 | 181.09.21.490 | Трубопровод |
Загрузка ...
|
|
| 39 | 181.09.21.480 | Трубопровод |
Загрузка ...
|
|
| 40 | РВД. 12.А2.Б2.860.21/63 | РВД. 12.А2.Б2.860.21/63 |
Загрузка ...
|
|
| 41 | 181.09.21.320 | Гидроцилиндр |
Загрузка ...
|
|
| 42 | 142.09.23.030 | Гидроцилиндр |
Загрузка ...
|
|
| 43 | 181.09.03.480 | Гидромотор |
Загрузка ...
|
|
| 44 | РВД. 12.А2.А3.610.21/63 | РВД. 12.А2.А3.610.21/63 |
Загрузка ...
|
|
| 45 | РВД. 12.А2.А3.460.21/63 | РВД. 12.А2.А3.460.21/63 |
Загрузка ...
|
|
| 46 | РВД. 12.А2.Б2.410.21/63 | РВД. 12.А2.Б2.410.21/63 |
Загрузка ...
|
|
| 47 | Тройник T12LCFX | Тройник T12LCFX |
Загрузка ...
|
|
| 48 | 181.09.03.420 | Трубопровод |
Загрузка ...
|
|
| 49 | 181.09.03.410 | Трубопровод |
Загрузка ...
|
|
| 50 | Тройник EVL12LOMDCF | Тройник EVL12LOMDCF |
Загрузка ...
|
|
| 51 | РВД. 6.А3L.Б2.710.1SN | РВД. 6.А3L.Б2.710.1SN |
Загрузка ...
|
|
| 52 | РВД. 6.А3L.Б2.660.1SN | РВД. 6.А3L.Б2.660.1SN |
Загрузка ...
|
|
| 53 | РВД. 12.А2.А3.1110.21/63 | РВД. 12.А2.А3.1110.21/63 |
Загрузка ...
|
|
| 54 | РВД. 12.А2.А3.460.21/63 | РВД. 12.А2.А3.460.21/63 |
Загрузка ...
|
|
| 55 | Тройник T12LCFX | Тройник T12LCFX |
Загрузка ...
|
|
| 56 | РВД. 12.Б2.А3.510.21/63 | РВД. 12.Б2.А3.510.21/63 |
Загрузка ...
|
|
| 57 | 181.09.31.420 | Гидравлический блок распределителей |
Загрузка ...
|
|
| 58 | 181.09.02.410 | Трубопровод |
Загрузка ...
|
|
| 59 | 181.09.02.420 | Трубопровод |
Загрузка ...
|
|
| 60 | РВД. 12.А2.А3.760.21/63 | РВД. 12.А2.А3.760.21/63 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
