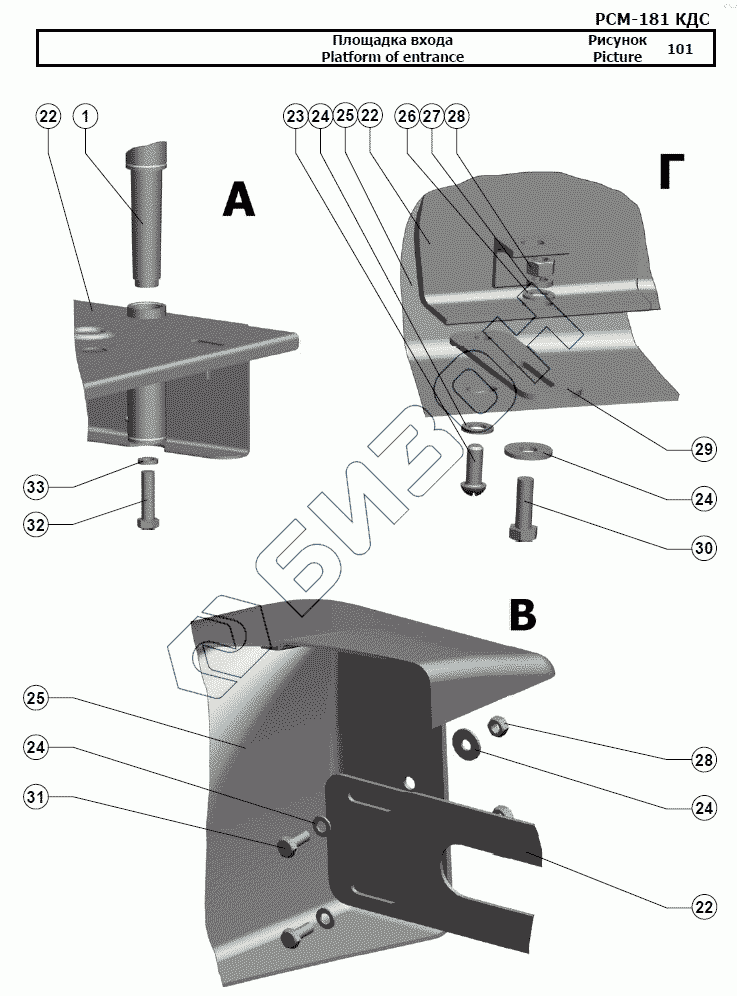

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Площадка входа
1
22
22
22
23
24
24
24
24
25
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.07.00.660 | Ограждение |
Загрузка ...
|
|
| 2 | [Фара 08 7101 031 ТУ РБ 600398030.004-2004] | Фара 08 7101 031 ТУ РБ 600398030.004-2004 |
Загрузка ...
|
|
| 3 | 142.07.02.050 | Бампер |
Загрузка ...
|
|
| 4 | [Винт 4х16.01.016 ГОСТ 10621-80] | Винт 4х16.01.016 ГОСТ 10621-80 |
Загрузка ...
|
|
| 5 | [Шайба С.4.01.019 ГОСТ 11371-78] | Шайба С.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | [Гайка 3302-5301594] | Гайка 3302-5301594 |
Загрузка ...
|
|
| 7 | 181.07.00.003-01 | Маска |
Загрузка ...
|
|
| 8 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | [Винт В.М6-6gх25.48.019 ГОСТ 17473-80] | Винт В.М6-6gх25.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 10 | 142.07.02.620 | Ограждение |
Загрузка ...
|
|
| 11 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 14 | 181.07.00.340 | Рамка |
Загрузка ...
|
|
| 15 | [Указатель поворота передний 26.3726] | Указатель поворота передний 26.3726 |
Загрузка ...
|
|
| 16 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | [Винт В.М6-6gх20.48.019 ГОСТ 17473-80] | Винт В.М6-6gх20.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 18 | 142.07.02.004 | Облицовка |
Загрузка ...
|
|
| 19 | 181.07.00.003 | Маска |
Загрузка ...
|
|
| 20 | 142.07.02.004-01 | Облицовка |
Загрузка ...
|
|
| 21 | 181.07.00.340-01 | Рамка |
Загрузка ...
|
|
| 22 | 181.07.00.310 | Площадка входа |
Загрузка ...
|
|
| 23 | [Винт В.М8-6gх20.48.019 ГОСТ 17473-80] | Винт В.М8-6gх20.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 24 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | 142.07.02.050 | Бампер |
Загрузка ...
|
|
| 26 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | 142.07.02.360 | Планка |
Загрузка ...
|
|
| 30 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 31 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 32 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | [Болт М12-6gx45.88.35.019 ГОСТ 7798-70] | Болт М12-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
