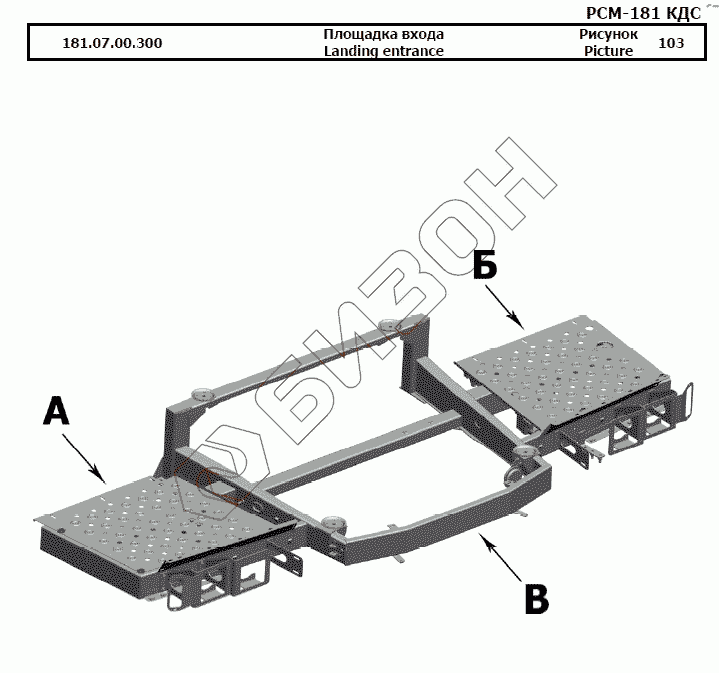

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Площадка входа
181.07.00.300
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.07.00.300 | 181.07.00.300 | Площадка входа |
Загрузка ...
|
|
| 1 | 181.07.00.310 | Площадка входа |
Загрузка ...
|
|
| 2 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 3 | 101.09.87.050 | Гидроблок |
Загрузка ...
|
|
| 4 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | 181.07.00.340-01 | Рамка |
Загрузка ...
|
|
| 7 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | 101.07.00.820 | Тройник |
Загрузка ...
|
|
| 10 | МВ1500-00.01.611 | Пробка |
Загрузка ...
|
|
| 11 | [Гайка М24х2-6H.04.019 ГОСТ 5916-70] | Гайка М24х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 12 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 13 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | 181.22.00.404 | Табличка паспортная |
Загрузка ...
|
|
| 15 | [Заклёпка 3х6.37 ГОСТ 10299-80] | Заклёпка 3х6.37 ГОСТ 10299-80 |
Загрузка ...
|
|
| 16 | 181.07.00.340 | Рамка |
Загрузка ...
|
|
| 17 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | РСМ-10.10.20.030А | Блок диодов |
Загрузка ...
|
|
| 19 | [Блок продольного копирования с переливным клапаном 0055 111.1] | Блок продольного копирования с переливным клапаном 0055 111.1 |
Загрузка ...
|
|
| 20 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | [Болт М8-6gx40.88.35.019 ГОСТ 7798-70] | Болт М8-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | РСМ-10.05.08.011 | Уплотнение |
Загрузка ...
|
|
| 23 | 181.09.07.480 | Гидравлический блок распределителей |
Загрузка ...
|
|
| 24 | [Сигнал звуковой безрупорный С313] | Сигнал звуковой безрупорный С313 |
Загрузка ...
|
|
| 25 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | 142.07.02.360 | Планка |
Загрузка ...
|
|
| 27 | 3518050-10077 | Окантовка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
