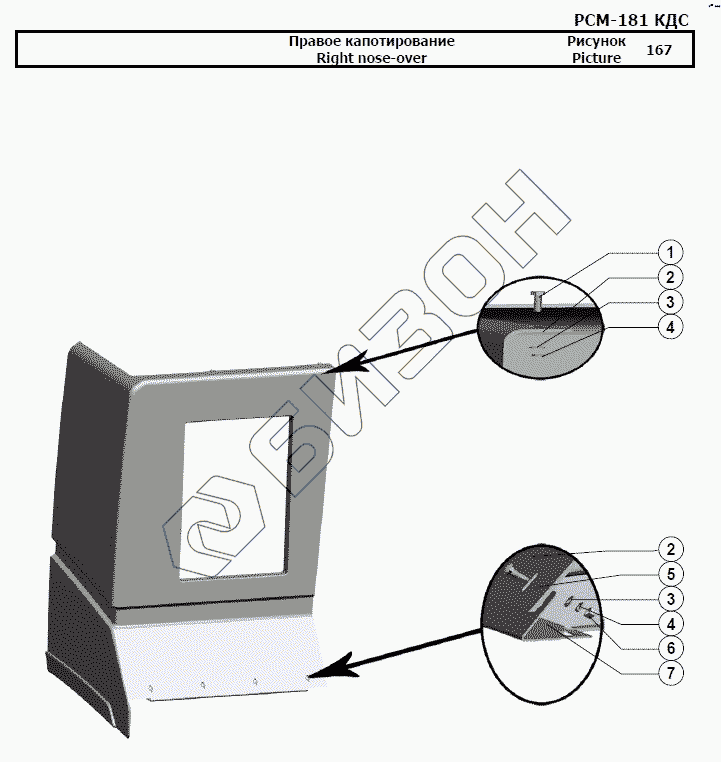

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Правое капотирование
1
2
2
3
3
4
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | Т.02.00.002-01 | Щит |
Загрузка ...
|
|
| 3 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | [Болт М8х25.46.019 ГОСТ 7802-81] | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 6 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | 145.01.66.422 | Кронштейн |
Загрузка ...
|
|
| 8 | 142.01.57.400 | Замок |
Загрузка ...
|
|
| 9 | 181.70.10.100 | Ящик коммунитационный |
Загрузка ...
|
|
| 10 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 11 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | [Болт М10-6gx20.88.35.019 ГОСТ 7798-70] | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | 181.56.10.409-01 | Кронштейн |
Загрузка ...
|
|
| 14 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 15 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 16 | 181.57.10.406 | Кронштейн |
Загрузка ...
|
|
| 17 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | Т.02.00.002-01 | Щит |
Загрузка ...
|
|
| 19 | [Винт В.М6-6gх30.48.019 ГОСТ 17473-80] | Винт В.М6-6gх30.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 20 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 21 | 10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 22 | [Гайка заклепочная Rivkle 2330 108 0030] | Гайка заклепочная Rivkle 2330 108 0030 |
Загрузка ...
|
|
| 23 | 145.00.66.040 | Кронштейн |
Загрузка ...
|
|
| 24 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 27 | 181.56.10.470-01 | Труба |
Загрузка ...
|
|
| 28 | 181.56.20.412 | Петля |
Загрузка ...
|
|
| 29 | 181.56.20.604 | Ось |
Загрузка ...
|
|
| 30 | 181.70.10.409 | Петля |
Загрузка ...
|
|
| 31 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 32 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | 181.70.10.001 | Уплотнитель |
Загрузка ...
|
|
| 34 | 2522-6105300 | Комплект ручек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
