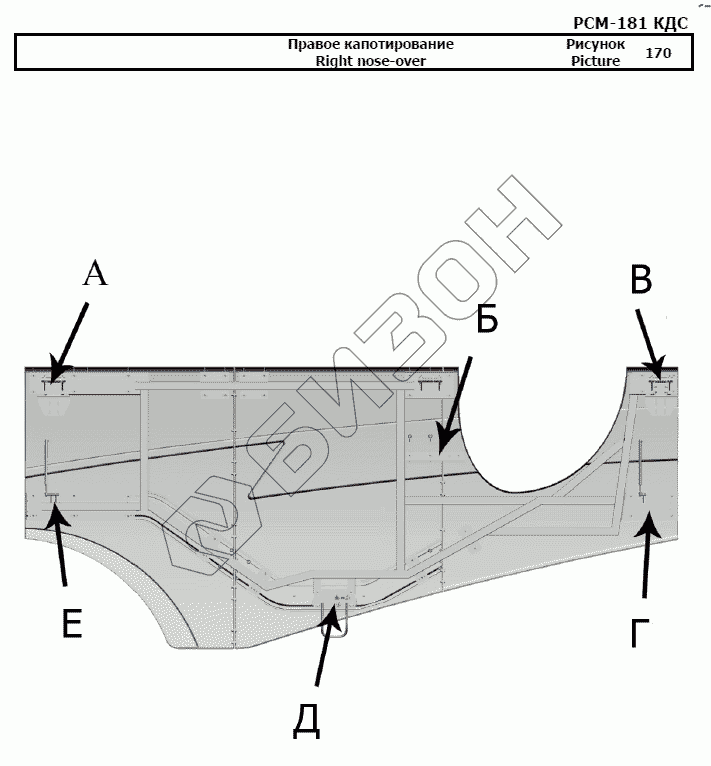

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Правое капотирование
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Шайба М12 023_01_VJ104_01] | Шайба М12 023_01_VJ104_01 |
Загрузка ...
|
|
| 2 | [Пружина 023_01_VJ102_01] | Пружина 023_01_VJ102_01 |
Загрузка ...
|
|
| 3 | [Шайба М12 023_01_VJ105_01] | Шайба М12 023_01_VJ105_01 |
Загрузка ...
|
|
| 4 | [Болт 023_01_VJ101_01] | Болт 023_01_VJ101_01 |
Загрузка ...
|
|
| 5 | 181.57.51.000 | Капот |
Загрузка ...
|
|
| 6 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | [Рама 023_02_SV31_01] | Рама 023_02_SV31_01 |
Загрузка ...
|
|
| 9 | [Шплинт 6,3x50.019 ГОСТ397-79] | Шплинт 6,3x50.019 ГОСТ397-79 |
Загрузка ...
|
|
| 10 | [Шайба С 30х3,9.01.019 ГОСТ 11371-78] | Шайба С 30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | 145.01.56.825 | Труба |
Загрузка ...
|
|
| 12 | Т.02.00.002-01 | Щит |
Загрузка ...
|
|
| 13 | 145.00.66.454 | Пластина |
Загрузка ...
|
|
| 14 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | 145.01.56.460 | Вкладыш |
Загрузка ...
|
|
| 18 | [Пружина газовая 11.6308010-70] | Пружина газовая 11.6308010-70 |
Загрузка ...
|
|
| 19 | 181.56.50.330 | Кронштейн |
Загрузка ...
|
|
| 20 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 23 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | 145.01.56.450 | Кронштейн |
Загрузка ...
|
|
| 25 | [Болт М12-6gx30.88.35.019 ГОСТ 7798-70] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | Т.02.00.003-01 | Щит |
Загрузка ...
|
|
| 27 | Т.02.00.009 | Щит |
Загрузка ...
|
|
| 28 | [Болт М 10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М 10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 30 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | 181.56.51.400-01 | Замок |
Загрузка ...
|
|
| 32 | 181.56.51.801 | Основание |
Загрузка ...
|
|
| 33 | 145.01.56.300 | Курок |
Загрузка ...
|
|
| 34 | 101.01.00.608 | Втулка |
Загрузка ...
|
|
| 35 | [Шайба C.24Х3,9.01.019 ГОСТ 11371-78] | Шайба C.24Х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 36 | [Гайка М24Х2-6H.04.019 ГОСТ 5916-70] | Гайка М24Х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 37 | [Шайба С.16Х1.01.019 ГОСТ 11371-78] | Шайба С.16Х1.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | [Шплинт 4x36.019 ГОСТ 397-79] | Шплинт 4x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 39 | 101.01.00.410-01 | Замок |
Загрузка ...
|
|
| 40 | [Болт М8-6gx35.88.35.019 ГОСТ 7798-70] | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
