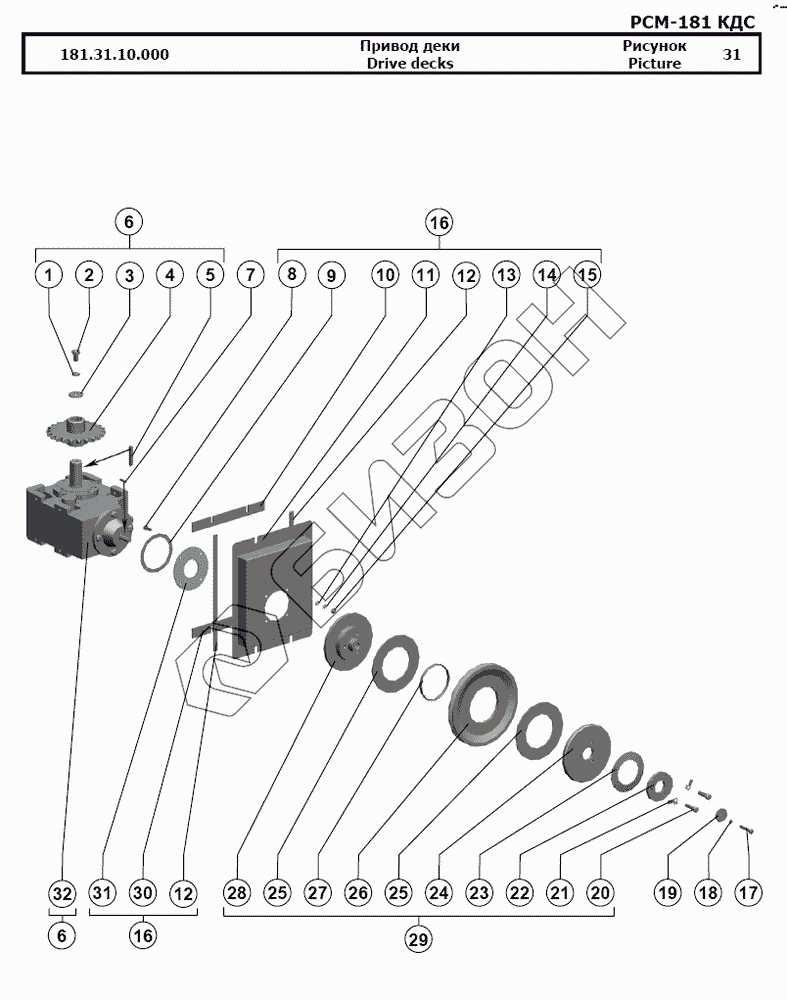

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Привод деки
181.31.10.000
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.31.10.000 | 181.31.10.000 | Привод деки |
Загрузка ...
|
|
| 1 | [Шайба 16Т 65Г 019] | Шайба 16Т 65Г 019 |
Загрузка ...
|
|
| 2 | [Болт М16-6gx25.88.35.019] | Болт М16-6gx25.88.35.019 |
Загрузка ...
|
|
| 3 | [Шайба C 16х3,9.01.019] | Шайба C 16х3,9.01.019 |
Загрузка ...
|
|
| 4 | 181.31.10.030 | Звездочка |
Загрузка ...
|
|
| 5 | [Шпонка 12x8x70] | Шпонка 12x8x70 |
Загрузка ...
|
|
| 6 | 181.31.10.020 | Редуктор |
Загрузка ...
|
|
| 7 | [Шпонка 6x6x32] | Шпонка 6x6x32 |
Загрузка ...
|
|
| 8 | [Болт М6-6gx16.48.019] | Болт М6-6gx16.48.019 |
Загрузка ...
|
|
| 9 | 181.31.10.405 | Шайба |
Загрузка ...
|
|
| 10 | 181.31.10.002-01 | Уплотнитель |
Загрузка ...
|
|
| 11 | 181.31.10.404 | Щиток |
Загрузка ...
|
|
| 12 | 181.31.10.003-01 | Уплотнитель |
Загрузка ...
|
|
| 13 | [Шайба С.6х1,4.01.019] | Шайба С.6х1,4.01.019 |
Загрузка ...
|
|
| 14 | [Шайба 6Т 65Г 019] | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 15 | [Гайка М6-6H.6.019] | Гайка М6-6H.6.019 |
Загрузка ...
|
|
| 16 | 181.31.10.050 | Щиток |
Загрузка ...
|
|
| 17 | [Болт М6-6gx35.48.019] | Болт М6-6gx35.48.019 |
Загрузка ...
|
|
| 18 | [Шайба 6Т 65Г 019] | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 19 | 181.31.10.411 | Шайба |
Загрузка ...
|
|
| 20 | [Болт М12-6gx45-40.88.35.019] | Болт М12-6gx45-40.88.35.019 |
Загрузка ...
|
|
| 21 | [Шайба 12.01.019] | Шайба 12.01.019 |
Загрузка ...
|
|
| 22 | 181.31.10.403 | Упор |
Загрузка ...
|
|
| 23 | 181.31.10.402 | Пружина тарельчатая |
Загрузка ...
|
|
| 24 | 181.31.10.401 | Диск |
Загрузка ...
|
|
| 25 | [Накладка фрикционная 00162Б] | Накладка фрикционная 00162Б |
Загрузка ...
|
|
| 26 | 181.31.10.101 | Шкив |
Загрузка ...
|
|
| 27 | 181.31.10.001 | Кольцо |
Загрузка ...
|
|
| 28 | 181.31.10.601 | Ступица |
Загрузка ...
|
|
| 29 | 181.31.10.040 | Шкив |
Загрузка ...
|
|
| 30 | 181.31.10.002 | Уплотнитель |
Загрузка ...
|
|
| 31 | 181.31.10.003 | Уплотнитель |
Загрузка ...
|
|
| 32 | 5ЦКЦ-40ES-19,04-52-110-ц-У1 | Редуктор цилиндро-коническо-цилиндрический 5ЦКЦ-40ES-19,04-52-110-ц-У1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
