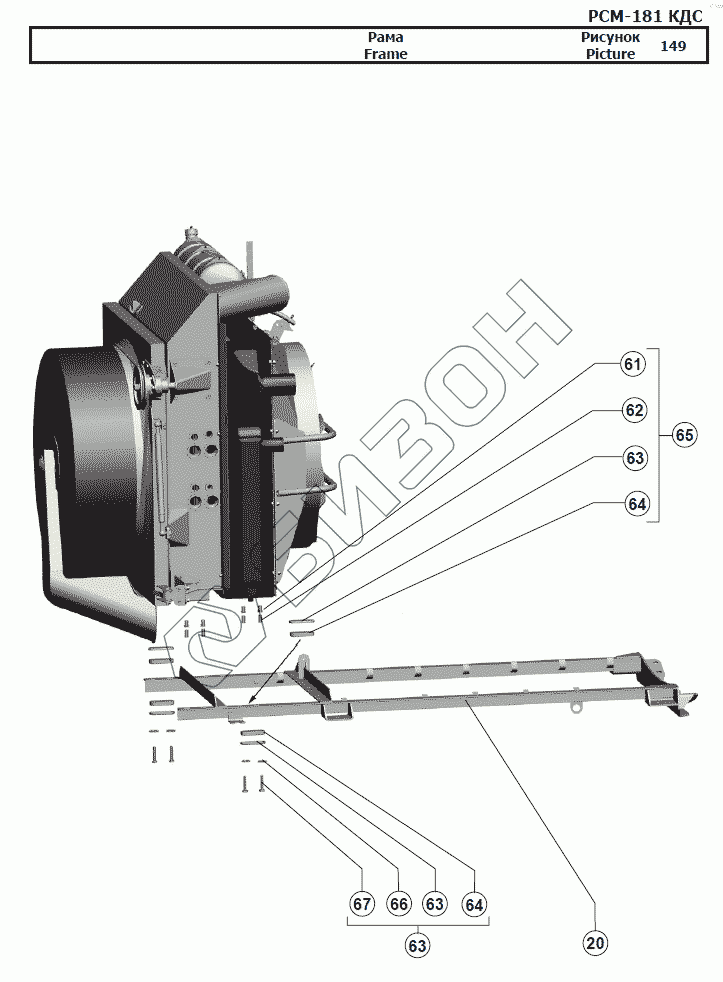

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Рама
20
61
62
63
63
63
64
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М14-6gx90.109.40Х.019 ГОСТ 7798-70] | Болт М14-6gx90.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | [Шайба 14Т 65Г 019 ГОСТ 6402-70] | Шайба 14Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | [Болт М6-6gx25.48.019 ГОСТ 7798-70] | Болт М6-6gx25.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | 181.05.00.150 | Опора |
Загрузка ...
|
|
| 8 | 181.05.04.433 | Кронштейн |
Загрузка ...
|
|
| 9 | ПрП-1М 17МО.082.021~ТУ, | Преобразователь первичный |
Загрузка ...
|
|
| 10 | [Болт М16-6gx55.88.35.019 ГОСТ 7798-70] | Болт М16-6gx55.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | [Шайба С.16.01.019 ГОСТ 11371-78] | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | РСМ-10.05.00.900 | Амортизатор |
Загрузка ...
|
|
| 13 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | [Болт М12-6gx70.88.35.019 ГОСТ 7798-70] | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | [Болт М12-6gx25.88.35.019 ГОСТ 7798-70] | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | [Шайба C 10х3.01.019 ГОСТ 6958-78] | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 18 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 181.05.02.620 | Тяга |
Загрузка ...
|
|
| 20 | 181.05.00.110 | Рама |
Загрузка ...
|
|
| 21 | РСМ 6201405 | Ремень 17х1422 Li Ausf.05 Optibelt |
Загрузка ...
|
|
| 22 | 181.05.00.980 | Амортизатор сборный |
Загрузка ...
|
|
| 23 | [Болт М10-6gx35.88.35.019 ГОСТ 7798-70] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 24 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | 101.05.07.601 | Ступица |
Загрузка ...
|
|
| 26 | 1401.05.18.609 | Шкив |
Загрузка ...
|
|
| 27 | [Шпонка 8x7x63 ГОСТ 23360-78] | Шпонка 8x7x63 ГОСТ 23360-78 |
Загрузка ...
|
|
| 28 | 181.05.00.631 | Вал |
Загрузка ...
|
|
| 29 | 101.05.07.105 | Шкив |
Загрузка ...
|
|
| 30 | [Шпонка 8x7x56 ГОСТ 23360-78] | Шпонка 8x7x56 ГОСТ 23360-78 |
Загрузка ...
|
|
| 31 | 181.05.00.629 | Вал |
Загрузка ...
|
|
| 32 | 181.05.00.700 | Устройство натяжное |
Загрузка ...
|
|
| 33 | [Болт М8-6gx30.88.35.019 ГОСТ 7798-70] | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 34 | Н.027.01.020-04 | Опора |
Загрузка ...
|
|
| 35 | 181.05.00.350 | Вентилятор |
Загрузка ...
|
|
| 36 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | [Шплинт 3,2x16.019 ГОСТ 397-79] | Шплинт 3,2x16.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 38 | 181.05.00.490 | Опора |
Загрузка ...
|
|
| 39 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 40 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 42 | 101.05.07.460 | Ротор |
Загрузка ...
|
|
| 43 | 1401.05.18.609 | Шкив |
Загрузка ...
|
|
| 44 | 101.05.00.005 | Улитка |
Загрузка ...
|
|
| 45 | 101.05.00.009-01 | Уплотнитель |
Загрузка ...
|
|
| 46 | [Болт М6-6gx20.48.019 ГОСТ 7798-70] | Болт М6-6gx20.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 47 | [Шайба С.6х1,4.01.019 ГОСТ 11371-78] | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 48 | [Шпонка 8x7x25 ГОСТ 23360-78] | Шпонка 8x7x25 ГОСТ 23360-78 |
Загрузка ...
|
|
| 49 | [Гайка М20х1,5-6H.6.019 ГОСТ 5915-70] | Гайка М20х1,5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 50 | [Шайба С.20х3,9.01.019 ГОСТ 11371-78] | Шайба С.20х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 51 | РСМ-10Б.01.06.408А | Шайба |
Загрузка ...
|
|
| 52 | РСМ-10.05.00.033А | Амортизатор |
Загрузка ...
|
|
| 53 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 54 | 181.05.04.603 | Тяга |
Загрузка ...
|
|
| 55 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 56 | [Шплинт 1,6x14.019 ГОСТ 397-79] | Шплинт 1,6x14.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 57 | [Ось 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80] | Ось 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 58 | [Болт М12-6gx30.88.35.019 ГОСТ 7798-70] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 59 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 60 | 181.05.04.750 | Устройство натяжное |
Загрузка ...
|
|
| 61 | Rivkle 2330 112 0040 | Гайка заклепочная |
Загрузка ...
|
|
| 62 | [Втулка М04.13.169] | Втулка М04.13.169 |
Загрузка ...
|
|
| 63 | [Накладка М04.13.170] | Накладка М04.13.170 |
Загрузка ...
|
|
| 64 | [Подушка М04.13.171] | Подушка М04.13.171 |
Загрузка ...
|
|
| 65 | 181.05.00.200 | Блок радиаторов |
Загрузка ...
|
|
| 66 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 67 | [Болт М12-6gx60-50.88.35.019 ГОСТ 7798-70] | Болт М12-6gx60-50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
