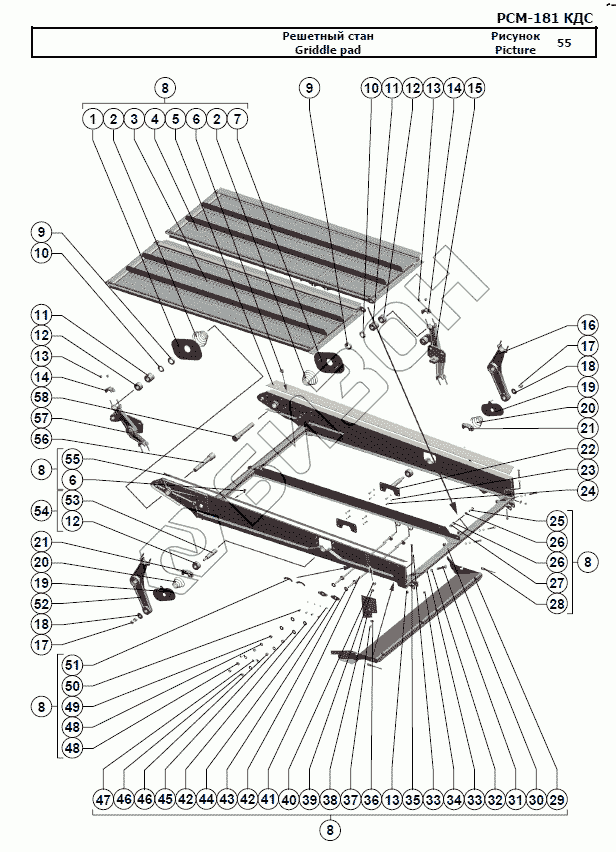

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Решетный стан
1
2
2
3
4
5
6
6
7
8
8
8
8
8
9
9
10
10
11
11
12
12
12
13
13
13
14
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
46
47
48
48
49
50
51
52
53
54
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.06.570 | Уплотнение |
Загрузка ...
|
|
| 2 | 181.21.06.629 | Пружина коническая |
Загрузка ...
|
|
| 3 | 181.21.26.000 | Решето |
Загрузка ...
|
|
| 4 | 181.21.36.000 | Решето |
Загрузка ...
|
|
| 5 | 181.21.27.003-01 | Отлив |
Загрузка ...
|
|
| 6 | [Заклёпка 140-5х14.01.10кп.016 ОСТ 23.2.437-77] | Заклёпка 140-5х14.01.10кп.016 ОСТ 23.2.437-77 |
Загрузка ...
|
|
| 7 | 181.21.06.570-01 | Уплотнение |
Загрузка ...
|
|
| 8 | 181.21.27.000 | Стан решетный |
Загрузка ...
|
|
| 9 | 181.21.27.659 | Втулка |
Загрузка ...
|
|
| 10 | 181.21.27.652 | Гайка специальная |
Загрузка ...
|
|
| 11 | РСМ-10.01.06.004 | Втулка |
Загрузка ...
|
|
| 12 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 13 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 54-30127 | Крышка |
Загрузка ...
|
|
| 15 | 181.21.00.070-01 | Рычаг |
Загрузка ...
|
|
| 16 | 181.21.00.110-01 | Рычаг |
Загрузка ...
|
|
| 17 | [Гайка М16-6H.6.019 ГОСТ 5915-70] | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | [Шайба C 16х3,9.01.019 ГОСТ 6958-78] | Шайба C 16х3,9.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 19 | 181.21.27.580 | Уплотнение |
Загрузка ...
|
|
| 20 | 181.21.06.667 | Пружина коническая |
Загрузка ...
|
|
| 21 | 181.21.27.306 | Крышка |
Загрузка ...
|
|
| 22 | 181.21.27.548 | Крышка |
Загрузка ...
|
|
| 23 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 25 | [Болт М12-6gx45.88.35.019 ГОСТ 7798-70] | Болт М12-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | 181.21.27.616 | Тяга |
Загрузка ...
|
|
| 29 | 181.21.27.220 | Лоток |
Загрузка ...
|
|
| 30 | 181.21.27.010 | Стан решетный |
Загрузка ...
|
|
| 31 | [Болт М10-6gx70.88.35.019 ГОСТ 7798-70] | Болт М10-6gx70.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 32 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | [Болт М10-6gx65.88.35.019 ГОСТ 7798-70] | Болт М10-6gx65.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | [Шайба C 5х1,4.01.019 ГОСТ 6958-78] | Шайба C 5х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 37 | [Винт В.М5-6gх16.48.019 ГОСТ 17473-80] | Винт В.М5-6gх16.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 38 | 181.21.27.011 | Отлив |
Загрузка ...
|
|
| 39 | [Шайба 5Т 65Г 019 ГОСТ 6402-70] | Шайба 5Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | [Гайка М5-6H.6.019 ГОСТ 5915-70] | Гайка М5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 41 | 181.21.27.670 | Вал |
Загрузка ...
|
|
| 42 | 181.21.27.021 | Шайба |
Загрузка ...
|
|
| 43 | 181.21.27.561 | Пластина |
Загрузка ...
|
|
| 44 | [Шайба 8 65Г 019 ГОСТ 6402-70] | Шайба 8 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 45 | 181.21.27.564 | Шайба |
Загрузка ...
|
|
| 46 | [Гайка М14-6H.6.019 ГОСТ 5915-70] | Гайка М14-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 47 | 181.21.27.562 | Стрелка |
Загрузка ...
|
|
| 48 | [Шайба С.14.01.019 ГОСТ 11371-78] | Шайба С.14.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 49 | 181.21.27.657 | Пружина |
Загрузка ...
|
|
| 50 | [Болт М8-6gx16.88.35.019 ГОСТ 7798-70] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 51 | 181.21.27.014 | Линейка |
Загрузка ...
|
|
| 52 | 181.21.00.110 | Рычаг |
Загрузка ...
|
|
| 53 | 181.21.27.633 | Ось |
Загрузка ...
|
|
| 54 | 181.21.27.730 | Ось |
Загрузка ...
|
|
| 55 | 181.21.27.003 | Отлив |
Загрузка ...
|
|
| 56 | 181.21.27.651 | Цапфа |
Загрузка ...
|
|
| 57 | 181.21.00.070 | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
