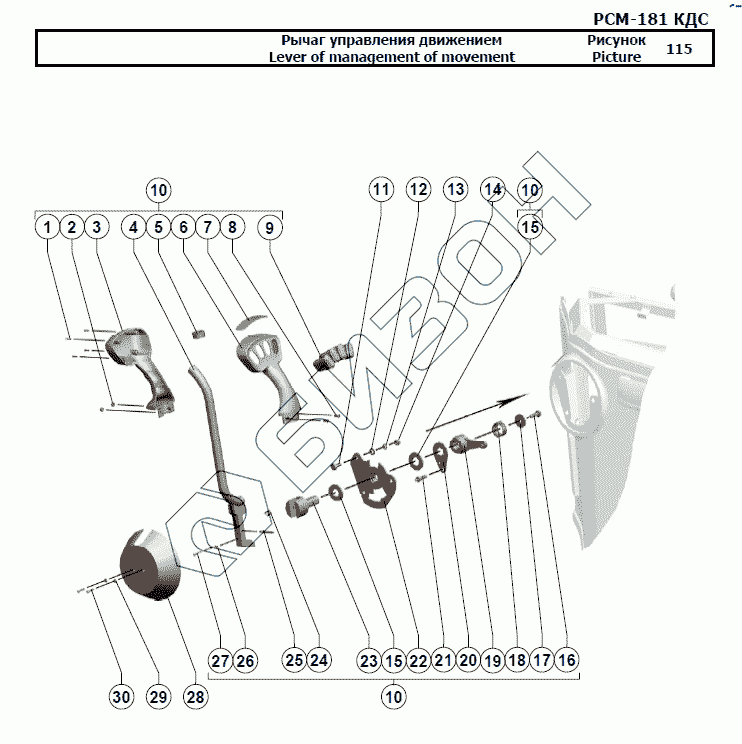

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Рычаг управления движением
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Винт 2-3х12.01.036 ГОСТ 10621-80] | Винт 2-3х12.01.036 ГОСТ 10621-80 |
Загрузка ...
|
|
| 2 | [Гайка М5-6H.6.019 ГОСТ 5915-70] | Гайка М5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | 101.06.16.008 | Рукоятка |
Загрузка ...
|
|
| 4 | 101.04.17.020 | Рычаг |
Загрузка ...
|
|
| 5 | 101.06.16.014 | Втулка |
Загрузка ...
|
|
| 6 | 101.06.16.007 | Рукоятка |
Загрузка ...
|
|
| 7 | МРУ-1.21.003 | Табличка-символ |
Загрузка ...
|
|
| 8 | [Винт В.М5-6gх12.48.019 ГОСТ 17473-80] | Винт В.М5-6gх12.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 9 | 92.3709 ТУ 37.469.012-95 | Переключатель |
Загрузка ...
|
|
| 10 | МРУ-1.21.800 | Рычаг управления движением |
Загрузка ...
|
|
| 11 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 |
Загрузка ...
|
|
| 16 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 18 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 19 | 101.04.17.305 | Рычаг |
Загрузка ...
|
|
| 20 | 101.04.17.431 | Пластина |
Загрузка ...
|
|
| 21 | ВК-409 (2101-3803130) ТУ 37.003.478-2004 | Выключатель контрольной лампы воздушной заслонки |
Загрузка ...
|
|
| 22 | 101.04.17.230 | Диск |
Загрузка ...
|
|
| 23 | РСМ-10.04.13.612Б | Вал |
Загрузка ...
|
|
| 24 | РСМ-10.04.13.614Б | Пружина |
Загрузка ...
|
|
| 25 | [Штифт 5 х 40 ГОСТ 3128-70] | Штифт 5 х 40 ГОСТ 3128-70 |
Загрузка ...
|
|
| 26 | [Гайка М4-6H.6.019 ГОСТ 5915-70] | Гайка М4-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | [Винт В.М4-6gх25-25.48.016 ГОСТ 17473-80] | Винт В.М4-6gх25-25.48.016 ГОСТ 17473-80 |
Загрузка ...
|
|
| 28 | РСМ-10.04.30.001 | Крышка |
Загрузка ...
|
|
| 29 | [Шайба С.4.01.019 ГОСТ 11371-78] | Шайба С.4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | [Винт В.М4-6gх20.48.019 ГОСТ 17473-80] | Винт В.М4-6gх20.48.019 ГОСТ 17473-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
