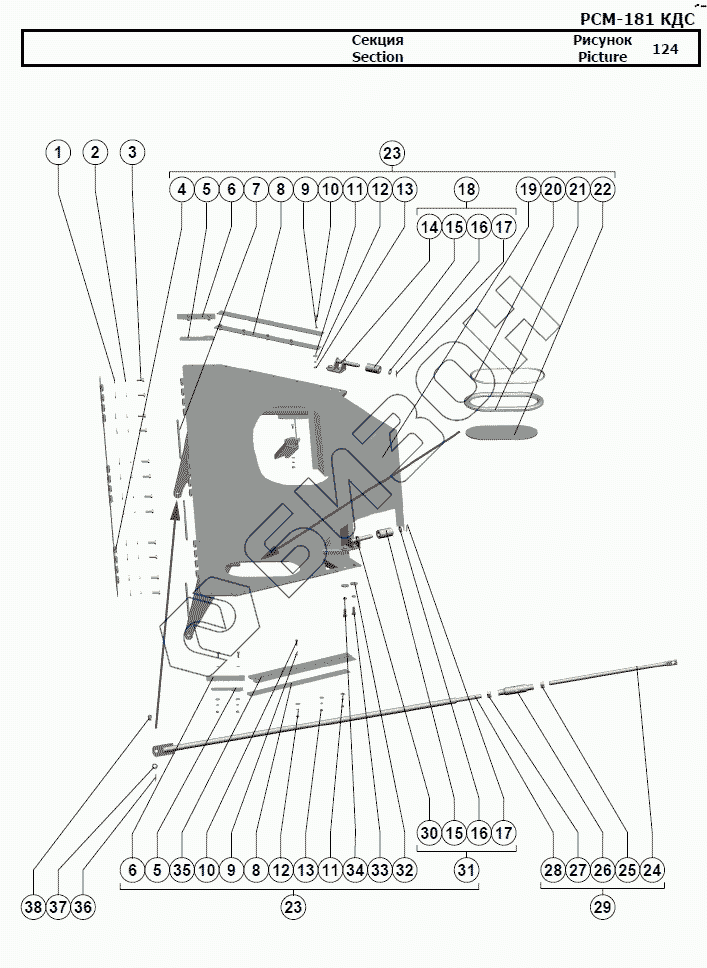

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Секция
1
2
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 2 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 4 | 181.46.08.580 | Петля |
Загрузка ...
|
|
| 5 | 181.46.08.498 | Прижим |
Загрузка ...
|
|
| 6 | 181.46.08.004 | Уплотнение |
Загрузка ...
|
|
| 7 | РСМ-10.05.13.602 | Ось |
Загрузка ...
|
|
| 8 | 181.46.08.419 | Планка |
Загрузка ...
|
|
| 9 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | [Болт М6-6gx20.48.019 ГОСТ 7798-70] | Болт М6-6gx20.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 12 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 181.46.08.150 | Кронштейн |
Загрузка ...
|
|
| 15 | 181.46.08.002 | Ролик |
Загрузка ...
|
|
| 16 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | [Шплинт 3,2x18.019 ГОСТ 397-79] | Шплинт 3,2x18.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 18 | 181.46.08.140 | Ролик |
Загрузка ...
|
|
| 19 | 181.46.08.070 | Секция |
Загрузка ...
|
|
| 20 | 54-00092А-03 | Замок уплотнителя |
Загрузка ...
|
|
| 21 | 54-00087А-03 | Уплотнитель |
Загрузка ...
|
|
| 22 | 54-00141 | Стекло |
Загрузка ...
|
|
| 23 | 181.46.08.030 | Секция |
Загрузка ...
|
|
| 24 | РСМ-10.01.44.601 | Шпренгель |
Загрузка ...
|
|
| 25 | [Гайка М16-6H.6.019 ГОСТ 5915-70] | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | РСМ-10.01.15.801 | Гайка стяжная |
Загрузка ...
|
|
| 27 | [Гайка М16LH-6H.6.019 ГОСТ 5915-70] | Гайка М16LH-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | 181.46.08.210 | Тяга |
Загрузка ...
|
|
| 29 | 181.46.08.200 | Тяга |
Загрузка ...
|
|
| 30 | 181.46.08.150-01 | Кронштейн |
Загрузка ...
|
|
| 31 | 181.46.08.140-01 | Ролик |
Загрузка ...
|
|
| 32 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 33 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 34 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | 181.46.08.003 | Уплотнение |
Загрузка ...
|
|
| 36 | [Шплинт 3,2x20.019 ГОСТ 397-79] | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 37 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | [Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80] | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
