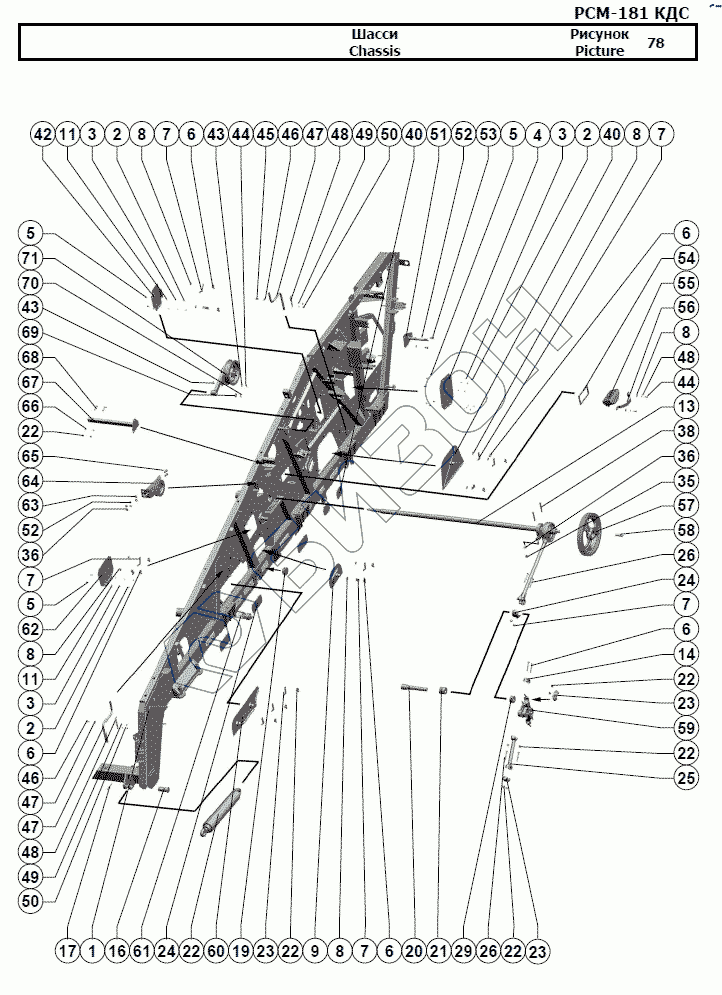

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Шасси
1
2
2
2
3
3
3
4
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
11
11
13
14
16
17
19
20
21
22
22
22
22
22
22
23
23
23
24
24
25
26
26
29
35
36
36
38
40
40
42
43
43
44
44
45
46
46
47
47
47
48
48
48
49
49
50
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.02.000 | Каркас очистки |
Загрузка ...
|
|
| 2 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | 181.21.00.458 | Заглушка |
Загрузка ...
|
|
| 5 | [Болт М6х16.46.019 ГОСТ 7802-81] | Болт М6х16.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 6 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 7 | 181.21.00.517 | Прижим |
Загрузка ...
|
|
| 8 | [Шайба C 8х1,4.01.019 ГОСТ 6958-78] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 9 | 181.21.00.520 | Щит |
Загрузка ...
|
|
| 10 | 181.21.00.540-01 | Крышка |
Загрузка ...
|
|
| 11 | [Шайба С.6х1,4.01.019 ГОСТ 11371-78] | Шайба С.6х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | 181.21.00.930-01 | Щит |
Загрузка ...
|
|
| 13 | 181.21.00.200 | Привод очистки |
Загрузка ...
|
|
| 14 | 181.21.00.044 | Крышка |
Загрузка ...
|
|
| 15 | 181.21.00.040-01 | Рычаг |
Загрузка ...
|
|
| 16 | 181.21.00.614 | Ось |
Загрузка ...
|
|
| 17 | [Шплинт 8x71.019 ГОСТ 397-79] | Шплинт 8x71.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 18 | 181.09.21.320 | Гидроцилиндр |
Загрузка ...
|
|
| 19 | РСМ-10.01.01.006Б | Крышка |
Загрузка ...
|
|
| 20 | 181.21.27.651 | Цапфа |
Загрузка ...
|
|
| 21 | РСМ-10.01.06.004 | Втулка |
Загрузка ...
|
|
| 22 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 54-30127 | Крышка |
Загрузка ...
|
|
| 24 | РСМ-10.01.01.305 | Хомут |
Загрузка ...
|
|
| 25 | 181.21.00.050 | Тяга |
Загрузка ...
|
|
| 26 | [Болт М10-6gx75.88.35.019 ГОСТ 7798-70] | Болт М10-6gx75.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 27 | [Болт М10-6gx85.88.35.019 ГОСТ 7798-70] | Болт М10-6gx85.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 28 | 181.21.00.070-01 | Рычаг |
Загрузка ...
|
|
| 29 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 30 | 181.21.00.240 | Шатун |
Загрузка ...
|
|
| 31 | [Шпонка 8x7x63 ГОСТ 23360-78] | Шпонка 8x7x63 ГОСТ 23360-78 |
Загрузка ...
|
|
| 32 | РСМ-10.10.30.012А-03 | Звездочка |
Загрузка ...
|
|
| 33 | [Шайба С.16х5.01.019 ГОСТ 11371-78] | Шайба С.16х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | [Гайка М16-6H.6.019 ГОСТ 5915-70] | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 35 | [Винт М6х25.22Н ТУ 23.4617472.07-91] | Винт М6х25.22Н ТУ 23.4617472.07-91 |
Загрузка ...
|
|
| 36 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 37 | [Шайба C 12.01.019 ГОСТ 6958-78] | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 38 | РСМ-10Б.01.01.300 | Опора |
Загрузка ...
|
|
| 39 | [Болт М12-6gx90.88.35.019 ГОСТ 7798-70] | Болт М12-6gx90.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 40 | 181.21.00.045 | Крышка |
Загрузка ...
|
|
| 41 | 181.21.00.530 | Щит |
Загрузка ...
|
|
| 42 | 181.21.00.570 | Крышка |
Загрузка ...
|
|
| 43 | [Шайба С.12х1.01.019 ГОСТ 11371-78] | Шайба С.12х1.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 44 | [Шплинт 3,2x25.019 ГОСТ 397-79] | Шплинт 3,2x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 45 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 46 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 47 | 181.21.00.150 | Рычаг |
Загрузка ...
|
|
| 48 | 181.21.00.456 | Пружина |
Загрузка ...
|
|
| 49 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 51 | 181.28.11.260 | Опора |
Загрузка ...
|
|
| 52 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 53 | [Болт М12-6gx25.88.35.019 ГОСТ 7798-70] | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 54 | 181.21.00.011 | Уплотнение |
Загрузка ...
|
|
| 55 | [Фара рабочая 8724.304/016 ТУ РБ 28927023.003-98] | Фара рабочая 8724.304/016 ТУ РБ 28927023.003-98 |
Загрузка ...
|
|
| 56 | 181.21.00.140 | Прижим |
Загрузка ...
|
|
| 57 | РСМ-10.01.01.104А | Шкив |
Загрузка ...
|
|
| 58 | РСМ-10.01.01.306 | Шпонка или РСМ-10.01.01.626 |
Загрузка ...
|
|
| 59 | 181.21.00.070 | Рычаг |
Загрузка ...
|
|
| 60 | 181.21.00.930 | Щит |
Загрузка ...
|
|
| 61 | 181.21.00.040 | Рычаг |
Загрузка ...
|
|
| 62 | 181.21.00.540 | Крышка |
Загрузка ...
|
|
| 63 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 64 | 181.28.05.050 | Шкив натяжной |
Загрузка ...
|
|
| 65 | [Болт М12-6gx35.88.35.019 ГОСТ 7798-70] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 66 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 67 | 181.09.02.100 | Кронштейн |
Загрузка ...
|
|
| 68 | [Болт М10-6gx45.88.35.019 ГОСТ 7798-70] | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 69 | [Шайба С.20х3,9.01.019 ГОСТ 11371-78] | Шайба С.20х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 70 | [Шплинт 4x28.019 ГОСТ 397-79] | Шплинт 4x28.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 71 | 181.28.05.310 | Ролик натяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
