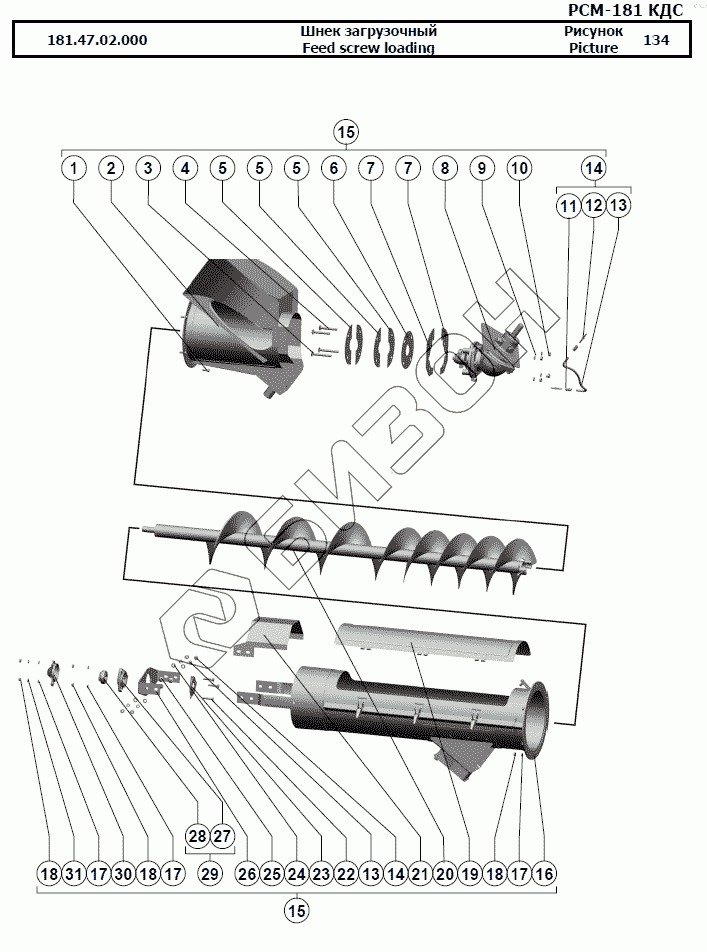

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Шнек загрузочный
1
2
3
4
5
5
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
15
16
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | 181.47.02.030 | Корпус |
Загрузка ...
|
|
| 3 | [Болт М10х90.46.019 ГОСТ 7802-81] | Болт М10х90.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 4 | [Болт М10х80.46.019 ГОСТ 7802-81] | Болт М10х80.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 5 | РСМ-10.01.47.428 | Диск |
Загрузка ...
|
|
| 6 | РСМ-10.01.47.009 | Уплотнение |
Загрузка ...
|
|
| 7 | 181.47.02.403 | Пластина |
Загрузка ...
|
|
| 8 | 181.47.02.040 | Редуктор |
Загрузка ...
|
|
| 9 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | [Муфта резьбовая 432-23031-1] | Муфта резьбовая 432-23031-1 |
Загрузка ...
|
|
| 12 | [Наконечник прямой 432-24162-1] | Наконечник прямой 432-24162-1 |
Загрузка ...
|
|
| 13 | 181.47.02.002 | Рукав |
Загрузка ...
|
|
| 14 | 181.47.02.220 | Рукав |
Загрузка ...
|
|
| 15 | 181.47.02.000 | Шнек загрузочный |
Загрузка ...
|
|
| 16 | 181.47.02.020 | Кожух шнека |
Загрузка ...
|
|
| 17 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 142.47.02.060 | Крышка |
Загрузка ...
|
|
| 20 | 142.47.02.020 | Шнек |
Загрузка ...
|
|
| 21 | 181.47.02.416 | Кожух |
Загрузка ...
|
|
| 22 | [Болт М8х45.46.019 ГОСТ 7802-81] | Болт М8х45.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 23 | А54-43758 | Крышка |
Загрузка ...
|
|
| 24 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | [Болт М10х30.46.019 ГОСТ 7802-81] | Болт М10х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 26 | РСМ-10.01.47.435 | Накладка |
Загрузка ...
|
|
| 27 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 28 | 1580206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 29 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 30 | РСМ-10.01.47.011 | Колпачок |
Загрузка ...
|
|
| 31 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
