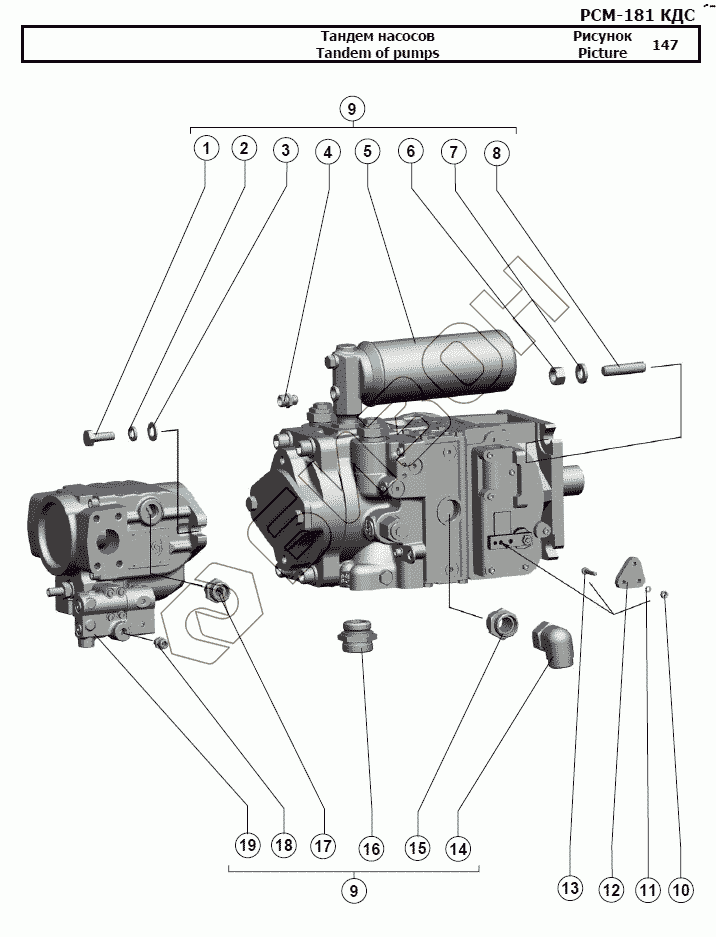

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Тандем насосов
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.09.26.609 | Болт |
Загрузка ...
|
|
| 2 | [Шайба 14Т 65Г 019 ГОСТ 6402-70] | Шайба 14Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | [Шайба С.14.01.019 ГОСТ 11371-78] | Шайба С.14.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | [Штуцер ввертной GE12L9/16UNFOMDCF] | Штуцер ввертной GE12L9/16UNFOMDCF |
Загрузка ...
|
|
| 5 | [Насос 90R130МA5BC80 L3F1FC5GBA424224] | Насос 90R130МA5BC80 L3F1FC5GBA424224 |
Загрузка ...
|
|
| 6 | [Гайка М16-6H.6.019 ГОСТ 5915-70] | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | [Шайба С.16х5.01.019 ГОСТ 11371-78] | Шайба С.16х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | 142.05.00.608 | Шпилька |
Загрузка ...
|
|
| 9 | 181.09.05.200 | Тандем насосов |
Загрузка ...
|
|
| 10 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | РСМ-10Б.05.83.427 | Рычаг |
Загрузка ...
|
|
| 13 | [Болт М6-6gx30.48.019 ГОСТ 7798-70] | Болт М6-6gx30.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | [Угольник EW28LOMDCF] | Угольник EW28LOMDCF |
Загрузка ...
|
|
| 15 | [Штуцер ввертной GE28L15/16UNOMDCF] | Штуцер ввертной GE28L15/16UNOMDCF |
Загрузка ...
|
|
| 16 | [Штуцер ввертной GE35L15/8UNOMDCF] | Штуцер ввертной GE35L15/8UNOMDCF |
Загрузка ...
|
|
| 17 | [Штуцер ввертной GE22L7/8UNFOMDCF] | Штуцер ввертной GE22L7/8UNFOMDCF |
Загрузка ...
|
|
| 18 | [Штуцер ввертной GE08L7/16UNFOMDCF] | Штуцер ввертной GE08L7/16UNFOMDCF |
Загрузка ...
|
|
| 19 | KRR-038C-LS1615NNN3-C2NRA6NPLBNNNNNN | Насос |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
