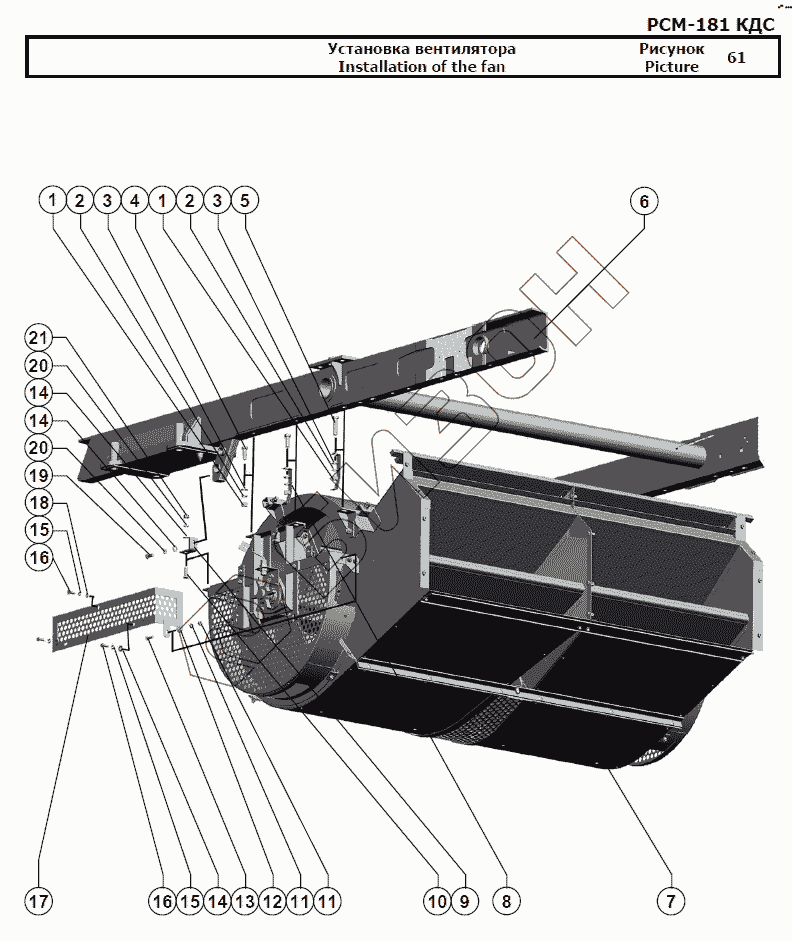

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Установка вентилятора
1
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
14
15
15
16
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | [Болт М12-6gx35.88.35.019 ГОСТ 7798-70] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | [Болт М12-6gx55.88.35.019 ГОСТ 7798-70] | Болт М12-6gx55.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 6 | 181.21.02.000 | Каркас очистки |
Загрузка ...
|
|
| 7 | 181.21.03.000 | Вентилятор |
Загрузка ...
|
|
| 8 | 101.10.01.511 | Скоба |
Загрузка ...
|
|
| 9 | 181.21.03.479 | Кронштейн |
Загрузка ...
|
|
| 10 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | [Шайба C 8х1,4.01.019 ГОСТ 6958-78] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 13 | [Болт М8х30.46.019 ГОСТ 7802-81] | Болт М8х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 14 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | 181.21.03.360 | Кожух |
Загрузка ...
|
|
| 18 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | 181.21.03.330 | Кожух |
Загрузка ...
|
|
| 23 | 181.21.03.160 | Сетка |
Загрузка ...
|
|
| 24 | 181.21.03.350 | Кожух |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
