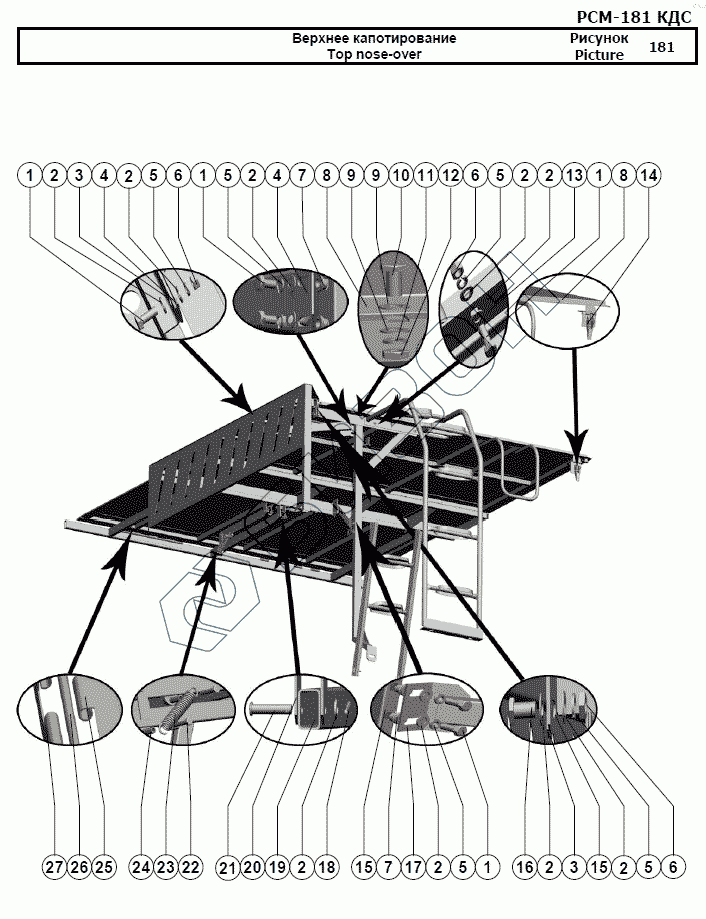

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Верхнее капотирование
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | 181.58.70.700 | Щит |
Загрузка ...
|
|
| 4 | 181.58.00.490 | Упор |
Загрузка ...
|
|
| 5 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | [Гайка заклепочная Rivkle 2330 110 0035] | Гайка заклепочная Rivkle 2330 110 0035 |
Загрузка ...
|
|
| 8 | 181.58.00.610 | Капот |
Загрузка ...
|
|
| 9 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | 181.58.00.150 | Лестница |
Загрузка ...
|
|
| 14 | 181.58.00.130 | Кронштейн |
Загрузка ...
|
|
| 15 | 181.58.00.720 | Стойка |
Загрузка ...
|
|
| 16 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | 181.58.00.470 | Раскос |
Загрузка ...
|
|
| 18 | [Шплинт 3,2x20.019 ГОСТ 397-79] | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 19 | 181.58.00.460 | Кронштейн |
Загрузка ...
|
|
| 20 | 142.00.58.427 | Кронштейн |
Загрузка ...
|
|
| 21 | [Ось 6-10 b12x50.35.Ц9.хр ГОСТ 9650-80] | Ось 6-10 b12x50.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 22 | [Болт М10-6gx45.88.35.019 ГОСТ 7798-70] | Болт М10-6gx45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | РСМ – 54-60926 | Пружина |
Загрузка ...
|
|
| 24 | 142.01.58.819 | Втулка |
Загрузка ...
|
|
| 25 | 181.58.00.440 | Капот |
Загрузка ...
|
|
| 26 | 145.01.58.602 | Ось |
Загрузка ...
|
|
| 27 | 10.05.13.404А | Петля |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
