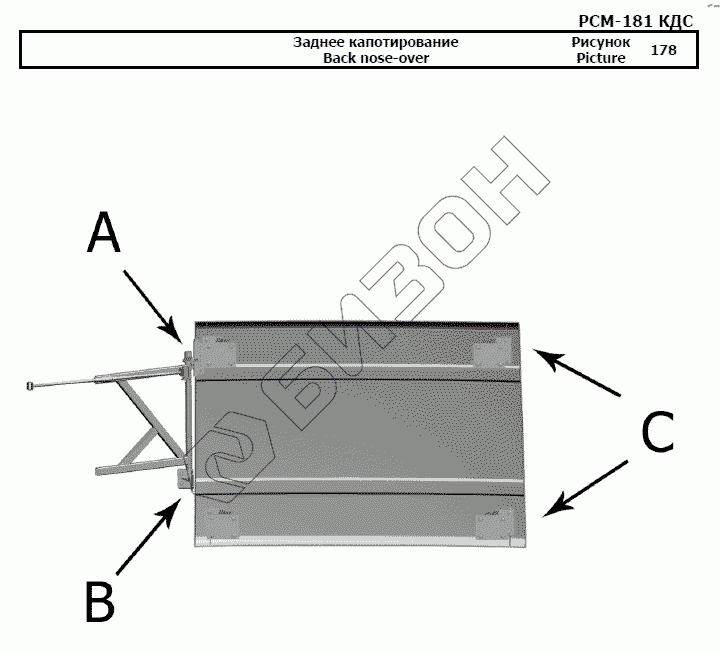

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Заднее капотирование
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М12-6gx30.88.35.019 ГОСТ 7798-70] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | 181.00.02.000 | Устройство молотильно-сепарирующее самоходное |
Загрузка ...
|
|
| 4 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | 181.57.40.510 | Петля |
Загрузка ...
|
|
| 8 | [Болт М10Х30.46.019 ГОСТ 7802-81] | Болт М10Х30.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 9 | 145.01.69.010 | Рама |
Загрузка ...
|
|
| 10 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | 181.57.40.530 | Кронштейн |
Загрузка ...
|
|
| 13 | [Винт В.М6-6gх30.48.019 ГОСТ 17473-80] | Винт В.М6-6gх30.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 14 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 15 | РСМ-10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 16 | 145.00.66.040 | Кронштейн |
Загрузка ...
|
|
| 17 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | Т.02.00.006 | Щит |
Загрузка ...
|
|
| 19 | 181.56.30.210 | Кронштейн |
Загрузка ...
|
|
| 20 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 21 | [Болт М10-6gx20.88.35.019 ГОСТ 7798-70] | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | 181.56.30.250 | Кронштейн |
Загрузка ...
|
|
| 23 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 24 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | 181.58.20.400 | Стойка |
Загрузка ...
|
|
| 30 | 142.00.67.210 | Тяга |
Загрузка ...
|
|
| 31 | [Шайба С.24.01.019 ГОСТ 11371-78] | Шайба С.24.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 32 | [Шплинт 6,3x50.019 ГОСТ 397-79] | Шплинт 6,3x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 33 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 34 | 145.01.69.050 | Кронштейн |
Загрузка ...
|
|
| 35 | 181.57.40.430 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
