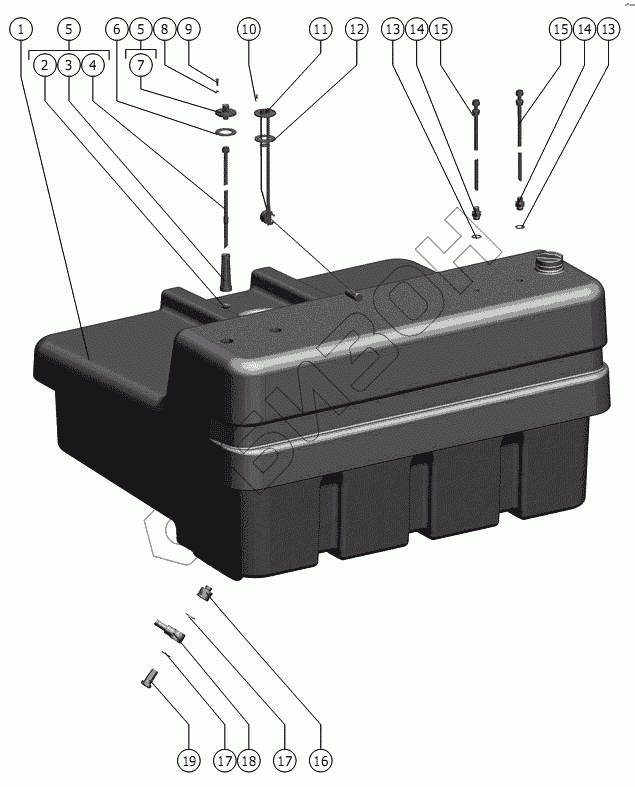

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Бак топливный
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ВО.01.00.003 | Бак топливный |
Загрузка ...
|
|
| 2 | РСМ-100.84.00.005 | Заглушка |
Загрузка ...
|
|
| 3 | РСМ-100.84.00.120 | Сетка |
Загрузка ...
|
|
| 4 | 181.63.01.090 | Трубка заборная |
Загрузка ...
|
|
| 5 | 181.63.01.110 | Трубка фильтрующая |
Загрузка ...
|
|
| 6 | РСМ-100.84.00.009 | Прокладка |
Загрузка ...
|
|
| 7 | 1401.84.00.220 | Фланец |
Загрузка ...
|
|
| 8 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | В.М5-6gх12.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 11 | В 26.3827 ОСТ 37.003.002-85 | Датчик указателя уровня топлива |
Загрузка ...
|
|
| 12 | РСМ-10.05.06.002Г | Прокладка |
Загрузка ...
|
|
| 13 | 181.05.02.008 | Прокладка |
Загрузка ...
|
|
| 14 | 181.05.26.604 | Штуцер |
Загрузка ...
|
|
| 15 | 181.63.01.120 | Трубка дренажная |
Загрузка ...
|
|
| 16 | 181.05.26.603 | Переходник |
Загрузка ...
|
|
| 17 | 00274А | Прокладка |
Загрузка ...
|
|
| 18 | РСМ-10.05.00.560А | Трубопровод |
Загрузка ...
|
|
| 19 | РСМ-10Б.06.00.601 | Болт специальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
