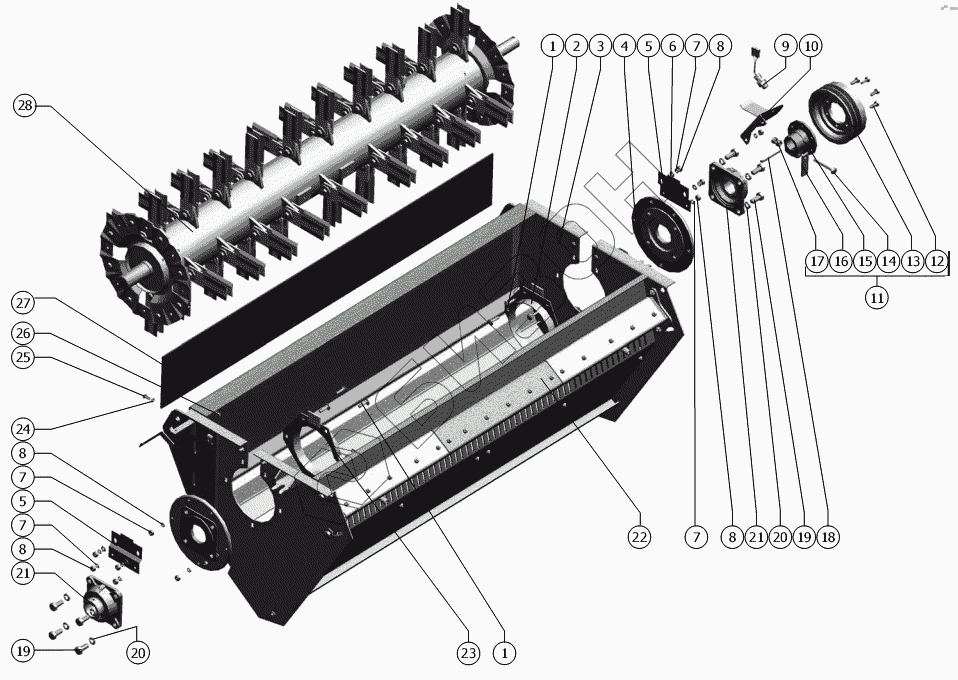

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Блок измельчителя
1
1
2
3
4
5
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 2 | 181.14.02.080 | Отсекатель |
Загрузка ...
|
|
| 3 | 181.14.02.010 | Корпус |
Загрузка ...
|
|
| 4 | 181.14.02.301 | Диск |
Загрузка ...
|
|
| 5 | 181.14.02.423 | Накладка |
Загрузка ...
|
|
| 6 | С. 10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 7 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | ПрП-1А 17МО.082.021 ТУ | Преобразователь первичный |
Загрузка ...
|
|
| 10 | 181.14.02.443 | Опора |
Загрузка ...
|
|
| 11 | 145.14.02.040 | Шкив |
Загрузка ...
|
|
| 12 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | 145.14.02.101 | Шкив |
Загрузка ...
|
|
| 14 | М12-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | РСМ-10Б.14.62.200 | Ступица |
Загрузка ...
|
|
| 16 | РСМ-10Б.14.62.402А | Флажок |
Загрузка ...
|
|
| 17 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | 12x8x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 19 | М16-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | FY 50 WF | Подшипниковый узел |
Загрузка ...
|
|
| 22 | 181.14.02.130 | Противорез |
Загрузка ...
|
|
| 23 | 181.14.02.080-01 | Отсекатель |
Загрузка ...
|
|
| 24 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 26 | Rivkle 2330 108 0055 | Гайка заклепочная |
Загрузка ...
|
|
| 27 | 181.14.02.005 | Уплотнение |
Загрузка ...
|
|
| 28 | 181.14.02.020 | Барабан |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
