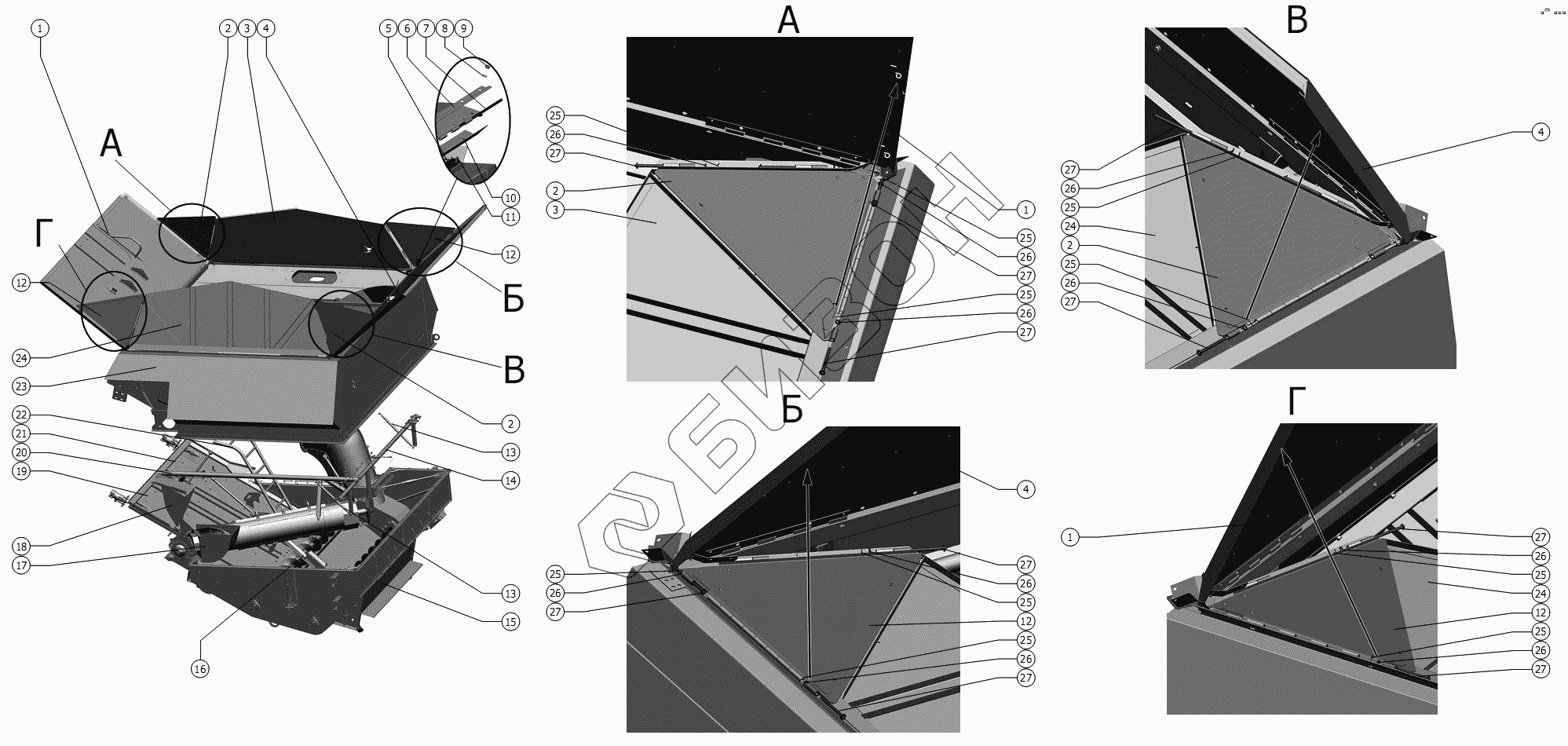

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Бункер
1
1
1
2
2
2
2
3
3
4
4
4
5
6
7
8
9
10
11
12
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.46.14.020 | Секция |
Загрузка ...
|
|
| 2 | 181.46.14.270 | Секция |
Загрузка ...
|
|
| 3 | 181.46.14.420 | Секция |
Загрузка ...
|
|
| 4 | 181.46.14.090 | Секция |
Загрузка ...
|
|
| 5 | 181.46.14.459 | Прижим |
Загрузка ...
|
|
| 6 | 181.46.14.463 | Прижим |
Загрузка ...
|
|
| 7 | РСМ-10.05.13.602 | Ось |
Загрузка ...
|
|
| 8 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 10 | 181.46.14.005 | Уплотнение |
Загрузка ...
|
|
| 11 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 181.46.14.280 | Секция |
Загрузка ...
|
|
| 13 | 181.46.14.630 | Тяга |
Загрузка ...
|
|
| 14 | 181.46.14.600 | Торсион |
Загрузка ...
|
|
| 15 | 181.49.01.000 | Основание |
Загрузка ...
|
|
| 16 | 181.46.00.400 | Электромеханизм |
Загрузка ...
|
|
| 17 | 181.47.04.000 | Шнек загрузочный |
Загрузка ...
|
|
| 18 | 181.46.00.700 | Короб |
Загрузка ...
|
|
| 19 | 181.46.04.020 | Дно |
Загрузка ...
|
|
| 20 | 181.46.14.510 | Торсион |
Загрузка ...
|
|
| 21 | 181.46.04.010 | Вибродно |
Загрузка ...
|
|
| 22 | 181.46.08.250 | Лестница |
Загрузка ...
|
|
| 23 | 181.49.03.000 | Строение верхнее |
Загрузка ...
|
|
| 24 | 181.46.14.430 | Секция |
Загрузка ...
|
|
| 25 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 26 | 8.01.019 ГОСТ 9649-78 | Шайба |
Загрузка ...
|
|
| 27 | 181.46.14.290 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
